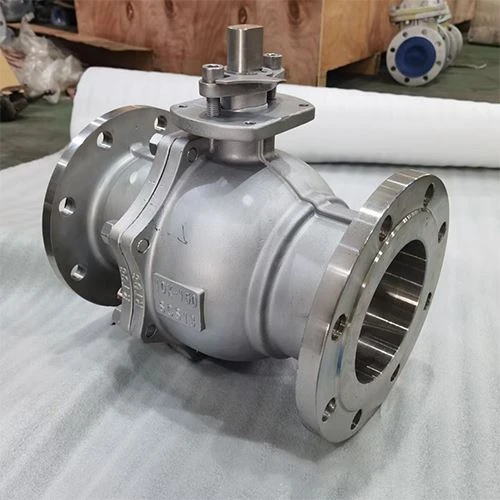

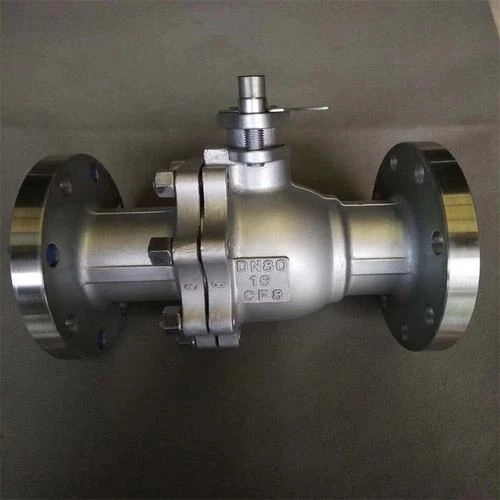

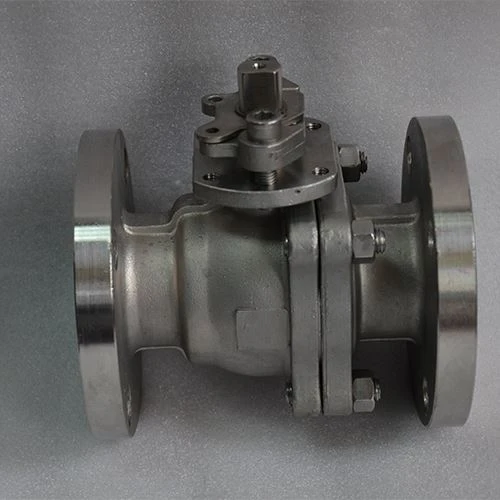

Van bi nổi giảm lỗ khoan API 6D

Van bi nổi giảm lỗ khoan API 6D là gì?

MỘTVan bi nổi giảm lỗ khoan API 6D (RB)là một loại van được thiết kế có độ chính xác- được thiết kế theo thông số kỹ thuật của Viện Dầu khí Hoa Kỳ dành cho dịch vụ đường ống.

Giảm lỗ khoan:Đường kính cổng bên trong nhỏ hơn một kích thước so với đường kính ống (ví dụ: van 4" có lỗ mở bên trong 3"). Thiết kế này làm giảm yêu cầu về kích thước, trọng lượng và mô-men xoắn của van.

Bóng nổi:Không giống như van trục, quả bóng trong thiết kế này không cố định. Nó “lơ lửng” giữa hai chỗ ngồi. Khi van đóng, áp suất ngược dòng sẽ đẩy quả bóng chắc chắn vào đế phía hạ lưu, tạo ra một lớp đệm kín,{2}}bọt khít.

Chứng nhận API 6D:Điều này đảm bảo van đáp ứng các tiêu chuẩn khắt khe về kiểm tra áp suất, truy xuất nguồn gốc vật liệu và an toàn cháy nổ.

Đảm bảo tuân thủ đầy đủ API 6D.Nhấp vào đây để tải xuống chứng chỉ API và Chứng chỉ kiểm tra nhà máy mẫu (MTC) của chúng tôi.

Thông số kỹ thuật

Tính năng của Van bi nổi API 6D

Áp suất-Niêm phong được hỗ trợ:Thiết kế bóng nổi tận dụng áp suất đường ống để tăng cường vòng đệm, đảm bảo độ tin cậy ngay cả trong điều kiện áp suất thấp.

Thân-chống xả hơi:Được thiết kế với vai bên trong để ngăn thân cây bị đẩy ra dưới áp suất cao.

Thiết bị chống tĩnh điện:Đảm bảo tính liên tục về điện giữa quả bóng, thân và thân để ngăn tia lửa điện trong môi trường dễ nổ.

Tuân thủ NACE MR0175:Có sẵn cho "dịch chua" liên quan đến hydrogen sulfide (H2S).

Tiêm keo khẩn cấp:Có sẵn với kích thước lớn hơn để khôi phục độ kín trong trường hợp ghế bị hư hỏng.

Ưu điểm của Van bi nổi API 6D

Hiệu quả chi phí:Vì bi và thân nhỏ hơn nên van RB sử dụng ít vật liệu hơn, khiến chúng có giá cả phải chăng hơn đáng kể so với các phiên bản{0}có lỗ đầy đủ.

Mô-men xoắn thấp hơn:Những quả bóng nhỏ hơn chịu ít ma sát hơn, đòi hỏi bộ truyền động nhỏ hơn và ít tốn kém hơn (khí nén hoặc điện).

Giảm cân:Lý tưởng cho các giàn khoan ngoài khơi hoặc các hệ thống-được gắn trên ván trượt nơi mỗi kg đều quan trọng.

Luồng tối ưu hóa:Trong các hệ thống có thể chấp nhận được mức giảm áp suất nhẹ, van RB cung cấp khả năng kiểm soát dòng chảy tuyệt vời mà không cần sử dụng nhiều-van cổng.

Ứng dụng

Van bi nổi giảm lỗ khoan API 6D được sử dụng rộng rãi trên:

Đường ống khí đốt tự nhiên:Tắt đáng tin cậy-cho đường dây phân phối.

Nhà máy hóa dầu:Xử lý các sản phẩm tinh chế và hóa chất.

Nhà máy lọc dầu:Được sử dụng trong các dây chuyền xử lý thứ cấp không cần phải xử lý lợn.

Xử lý nước:Hệ thống nước công nghiệp áp suất cao-.

Xưởng sản xuất van bi gắn trên con dấu cứng GNEE

Câu hỏi thường gặp

Sự khác biệt giữa API 600 và API 6D là gì?

Sự khác biệt chính nằm ở chỗ chúngphạm viVàứng dụng: API 600là một tiêu chuẩn thiết kế cụ thể cho van cổng nhà máy lọc dầu, trong khiAPI 6Dlà tiêu chuẩn chung cho tất cả các van được sử dụng trong đường ống-đường dài.

Sự khác biệt giữa van lỗ khoan đầy đủ và lỗ khoan giảm là gì?

Sự khác biệt chính làkích thước của lỗ (cổng)bên trong bi van so với đường kính của ống.

Full Bore (Đầy đủ cổng)

Cái lỗ:Cái lỗ trên quả bóng làcùng kích thướcnhư bên trong đường ống.

Ưu điểm:Không hạn chế dòng chảy và giảm áp suất bằng không. Nó cho phép"heo"(gửi dụng cụ làm sạch qua đường ống).

Nhược điểm:Van lớn hơn, nặng hơn nhiều và đắt hơn.

Giảm lỗ khoan (Cổng giảm)

Cái lỗ:Cái lỗ trên quả bóng lànhỏ hơnhơn đường kính ống (thường bằng một kích thước ống).

Ưu điểm:Đó làrẻ hơn, nhẹ hơn, và gọn hơn. Nó cần ít lực (mô-men xoắn) hơn để quay nên có thể sử dụng các bộ truyền động nhỏ hơn.

Nhược điểm:Nó gây ra sự sụt giảm áp suất nhẹ vàkhông thể bị lợnvì lỗ mở quá hẹp để làm sạch dụng cụ.
