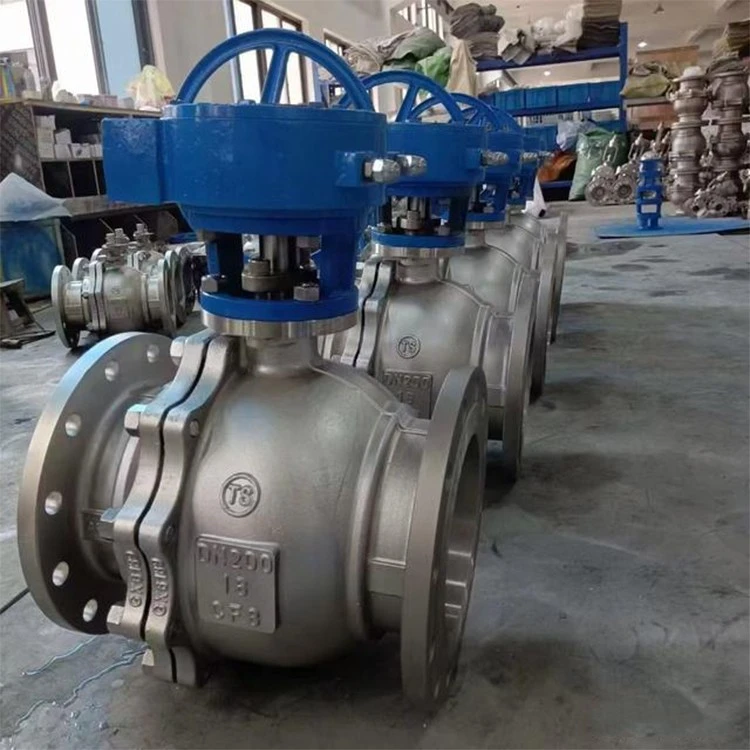

Thân van bi mặt bích RFlà thiết bị cách ly-vòng một phần tư có mặt bích Mặt nâng (RF) giúp tập trung áp suất bu lông để bịt kín tốt hơn trong hệ thống PN16–PN40. Thường được chế tạo từ ASTM A216 WCB với các đế RPTFE, nó đảm bảo -ngắt kín-bong bóng đối với dầu, khí đốt và hơi nước. Thiết kế an toàn-chống nổ và chống cháy-của nó, tuân thủ tiêu chuẩn API 6D, mang lại sự an toàn tối cao trong môi trường áp suất-cao, trong khi kết nối mặt bích bắt vít cho phép bảo trì dễ dàng và tích hợp đường ống an toàn.
Loại bỏ rủi ro rò rỉ trong đường-áp suất cao của bạn.Hãy yêu cầu báo giá cho van bi mặt bích RF được chứng nhận Hạng A của chúng tôi ngay hôm nay!

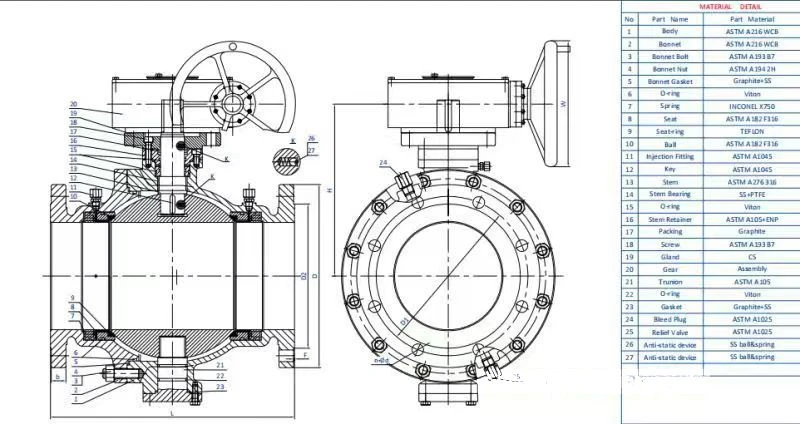

Thân van bi mặt bích RF - 8&12inche - 300LB - Bản vẽ A216WCB
Bảng thông số kỹ thuật
| Mục | Dữ liệu kỹ thuật | Ghi chú |
| Đánh giá áp suất | PN16, PN25,PN40(Lớp 150/300) | Dựa trên yêu cầu công nghiệp |
| Nhiệt độ hoạt động. | -29 độ ~ 200 độ (Ghế mềm) | Bị giới hạn bởi chất liệu ghế RPTFE |
| Tiêu chuẩn thiết kế | API 6D / ASME B16.34 | Tuân thủ tiêu chuẩn quốc tế |
| Mặt-đối-Mặt Std. | ASME B16.10 / EN 558-1 | Khả năng thay thế tiêu chuẩn |
| Tiêu chuẩn kiểm tra | API 598 / EN 12266-1 | Kiểm tra áp suất 100% trước khi vận chuyển |
| Lớp rò rỉ | Hạng A (Không rò rỉ) | Miếng đệm kín bong bóng (Ghế mềm) |
| Loại hoạt động | Đòn bẩy / Bánh răng / Khí nén / Điện | Thiết bị được khuyến nghị cho Lớn hơn hoặc bằng DN150 |
| Phương tiện áp dụng | Nước, Dầu, Khí tự nhiên, Hóa chất | WCB không dành cho axit/bazơ mạnh |
Linh Kiện & Vật Liệu (ASTM A216 WCB)
Cấu hình tiêu chuẩn dành cho dịch vụ công nghiệp-không bị ăn mòn.
| Thành phần | Đặc điểm kỹ thuật vật liệu | Bình luận |
| Thân van | WCB ASTM A216 | Thép carbon đúc với lớp phủ epoxy |
| Quả bóng | ASTM A182 F304 / A351 CF8 | Gương được đánh bóng để giảm mô-men xoắn vận hành |
| Ghế van | RPTFE | Được gia cố bằng 15% sợi thủy tinh để chống mài mòn |
| Thân cây | ASTM A276 410 / 304 | -thiết kế an toàn chống nổ |
| đóng gói | Than chì linh hoạt | Khả năng chịu nhiệt độ-cao, tuân thủ an toàn cháy- |
| Máy giặt lực đẩy | PTFE + 25% cacbon | Vật liệu tự bôi trơn |
| Bu lông cơ thể | ASTM A193 B7 | Đinh tán bằng thép hợp kim cường độ cao- |
Bảng kích thước: Van bi mặt bích PN40 WCB RF
Kích thước dựa trênASME B16.10(Mặt-đối-Mặt) vàEN 1092-1(Mặt bích).
| Kích thước (DN) | Mặt-đối-Mặt L (mm) | Mặt bích OD D (mm) | Vòng tròn bu lông K (mm) | Lỗ bu lông n-Ø | Đường kính RF. d (mm) | Chiều cao RF f (mm) | Trọng lượng (kg) |
| DN50 | 230 | 165 | 125 | 4-Ø18 | 102 | 3 | 18 |
| DN80 | 310 | 200 | 160 | 8-Ø18 | 138 | 3 | 32 |
| DN100 | 350 | 235 | 190 | 8-Ø22 | 162 | 3 | 55 |
| DN150 | 480 | 300 | 250 | 8-Ø26 | 218 | 3 | 120 |
| DN200 | 600 | 375 | 320 | 12-Ø30 | 285 | 3 | 245 |
Tính năng: Thân van bi mặt bích RF
Hiệu suất niêm phong RF:Mặt nâng lên 3 mm đảm bảo áp suất đơn vị cao lên miếng đệm. Khi sử dụng với các miếng đệm dạng xoắn ốc, nó mang lại khả năng bịt kín vượt trội cho các hệ thống áp suất trung bình-đến{4}}cao áp PN40.
Thổi-tháo thân bằng chứng:Thân được thiết kế có vai loại T{0}}tích hợp, chịu lực bên trong. Điều này đảm bảo thân cây không thể bị đẩy ra khỏi cơ thể ngay cả khi chịu áp lực khoang cực lớn.
Thiết bị chống tĩnh điện:Một quả cầu-có lò xo được lắp giữa quả bóng/thân và thân/thân để đảm bảo tính liên tục về điện, xả tĩnh điện tích tụ và ngăn tia lửa điện trong môi trường dễ cháy.
Hỏa hoạn-Thiết kế an toàn:Trong trường hợp hỏa hoạn phá hủy ghế mềm, quả bóng sẽ bị áp lực đẩy vào ghế kim loại thứ cấp được tích hợp vào thân để đạt được độ kín tạm thời.
Tấm gắn trực tiếp ISO 5211:Hầu hết các thiết kế hiện đại đều có mặt bích lắp được tiêu chuẩn hóa, cho phép lắp đặt trực tiếp các bộ truyền động bằng khí nén hoặc điện mà không cần thêm giá đỡ.
Xưởng van GNEE
Câu hỏi thường gặp
RF có nghĩa là gì trên van?
RFlà viết tắt củaMặt ngẩng lên.
Nó đề cập đến một thiết kế mặt bích trong đó bề mặt bịt kín của miếng đệm được nâng lên (thường là 3mm hoặc 1/16”) phía trên mặt lỗ bu lông.
Van bi mặt bích dùng để làm gì?
Van bi mặt bích chủ yếu được sử dụng chođiều khiển luồng bật/tắt (tắt{0}} đáng tin cậytrong hệ thống đường ống công nghiệp. Vì các đầu có mặt bích được bắt vít trực tiếp vào đường ống nên chúng là lựa chọn ưu tiên cho:
Ống-áp suất cao và đường kính lớn:Mặt bích mang lại kết nối chắc chắn hơn, chống rò rỉ-hơn so với các mối nối ren hoặc hàn trong môi trường-nặng nề.
Bảo trì dễ dàng:Van có thể dễ dàng tháo chốt và tháo ra khỏi đường ống để sửa chữa hoặc thay thế mà không cần cắt đường ống.
Phương tiện đa dạng:Chúng được sử dụng để xử lý chất lỏng, khí và bùn trong các ngành công nghiệp nhưdầu khí, xử lý hóa chất, xử lý nước và nhà máy điện.
Bong bóng-Niêm phong chặt chẽ:Chúng lý tưởng cho các ứng dụng yêu cầu lớp bịt kín "không{0}}rò rỉ" để đảm bảo an toàn và ngăn ngừa ô nhiễm môi trường.
