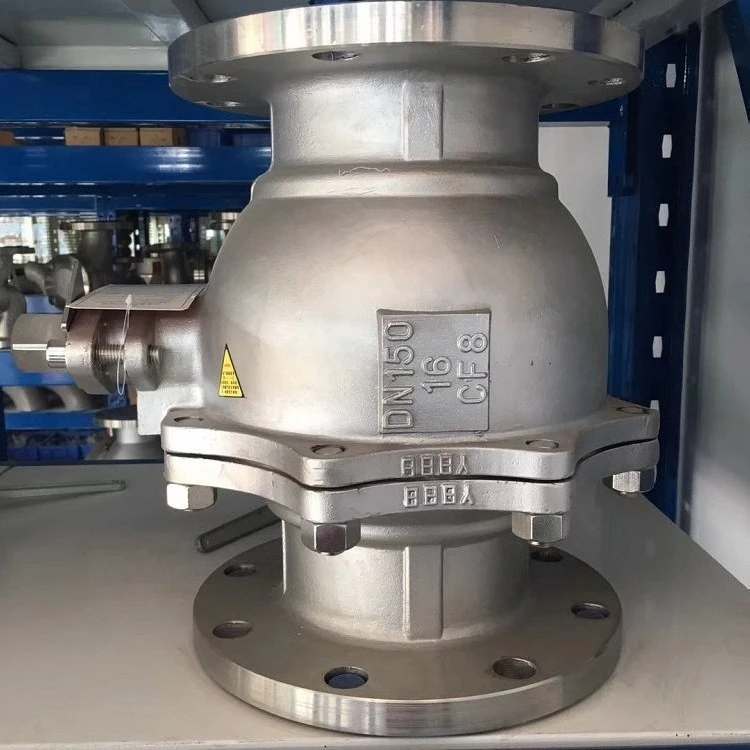

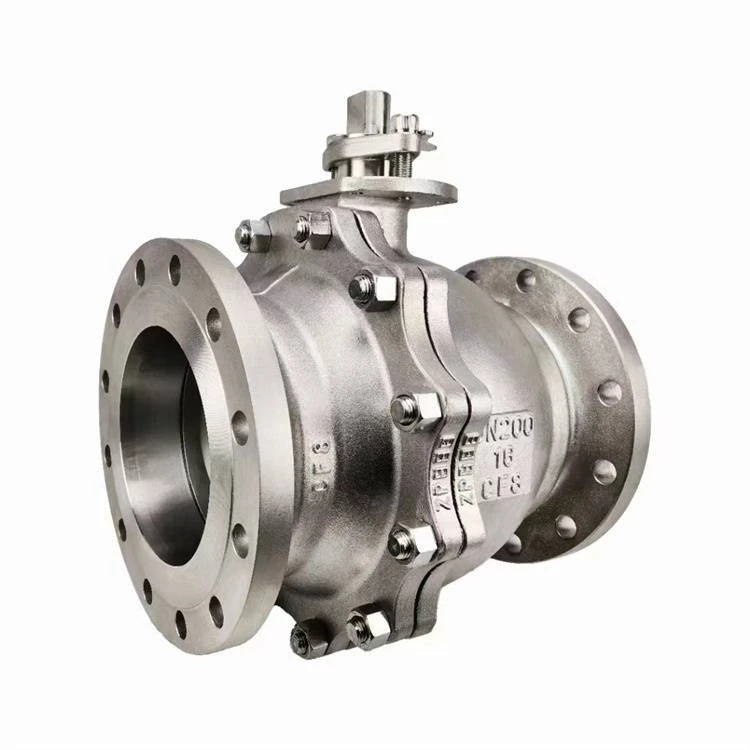

Van bi nổi ASTM A351 CF8

Phân tích vật liệu: ASTM A351 CF8

ASTM A351: Đây là thông số kỹ thuật tiêu chuẩn do Hiệp hội Thử nghiệm và Vật liệu Hoa Kỳ (ASTM) thiết lập chovật đúc bằng thép austenit cho các bộ phận chịu áp lực{0}}.

CF8: Đây là loại đúc thép không gỉ cụ thể theo tiêu chuẩn ASTM A351.

Tương đương: Cấp tương đương cho vật rèn hoặc tấm làAISI 304thép không gỉ.

Thành phần hóa học: Nó chủ yếu bao gồm18% Crôm (Cr)Và8% Niken (Ni).

Đặc trưng: Nó có khả năng chống ăn mòn tuyệt vời, tính chất cơ học vượt trội và khả năng hàn tốt. Nó có khả năng chống ăn mòn cao trong khí quyển cũng như nhiều hóa chất hữu cơ và vô cơ.

Nhận giá xuất xưởng mới nhấtcho Van bi ASTM A351 CF8. Tiết kiệm chi phí mua sắm của bạn ngay hôm nay!

Phân tích kết cấu: Bóng nổi

"Quả bóng nổi" dùng để chỉ phương pháp cụ thể mà quả bóng được cố định và đỡ trong thân van.

Nguyên tắc làm việc: Trong thiết kế này, quả bóng không được cố định bằng trục đỡ (trục). Thay vào đó, nó được "nổi" và được giữ cố định bằng hai ghế van đàn hồi.

Cơ chế niêm phong: Khi van ở vị trí đóng và chịu áp lực của môi trường, áp suất ngược dòng sẽ đẩy nhẹ quả bóng về phía hạ lưu. Điều này làm cho quả bóng ép chặt vào ghế phía hạ lưu, tạo ra một lớp bịt kín đáng tin cậy (thường được gọi là hiệu ứng "niêm phong hạ lưu").

Đặc trưng: Cấu trúc đơn giản và mang lại hiệu suất bịt kín tuyệt vời. Tuy nhiên, do áp suất tác dụng lên quả cầu được truyền trực tiếp tới các đế van nên van bi nổi thường thích hợp chokích thước nhỏ và vừa(ví dụ: DN15–DN200) vàáp suất thấp đến trung bìnhđiều kiện để tránh mài mòn quá mức trên ghế.

Danh sách vật liệu

Tiêu chuẩn thiết kế

Thiết kế & Sản xuất: API 6D, ASME B16.34, BS 5351, ISO 17292

Kích thước mặt-đối với{1}}Mặt: ASME B16.10, GB/T 12221

Tiêu chuẩn kết nối mặt bích: ASME B16.5 (cho 24" trở xuống), EN 1092-1

Tiêu chuẩn kết nối mông{0}}Hàn (BW): ASME B16.25

Kiểm tra & thử nghiệm: API 598, API 6D

Hỏa hoạn-Thiết kế an toàn: API 607 ​​/ API 6FA (Cấu hình tùy chọn)

Tính năng kỹ thuật

Thiết kế bóng nổi: Quả bóng di chuyển dưới áp lực của phương tiện truyền thông, ép chặt vào mặt tựa phía hạ lưu để đảm bảo bịt kín.

Thổi-tháo thân bằng chứng: Ngăn chặn thân van bị đẩy ra khỏi thân van trong trường hợp áp suất bên trong tích tụ bất thường.

Thiết bị chống tĩnh điện: Lò xo được lắp đặt giữa thân/quả cầu và thân/thân để phóng tĩnh điện và ngăn tia lửa điện.

Cổng đầy đủ / Cổng giảm: Thiết kế cổng đầy đủ mang lại khả năng cản dòng chảy cực thấp và tạo điều kiện thuận lợi cho hoạt động heo con.

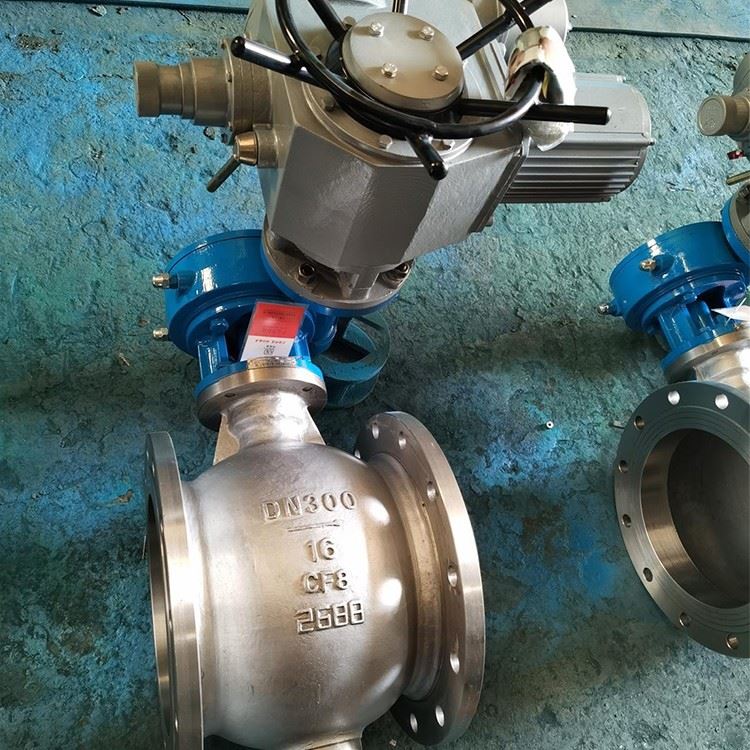

Tấm gắn ISO 5211: Được thiết kế để lắp đặt dễ dàng và trực tiếp các bộ truyền động bằng khí nén hoặc điện.

Thiết bị khóa: Van có thể được khóa ở vị trí mở hoàn toàn hoặc đóng hoàn toàn để ngăn chặn hoạt động trái phép hoặc vô tình.

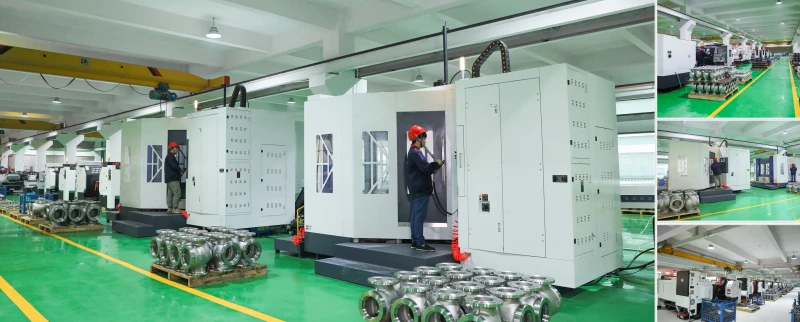

Nhà máy sản xuất Van bi nổi ASTM A351 CF8

Câu hỏi thường gặp

Vật liệu ASTM A351 CF8 là gì?

ASTM A351 CF8 là vật liệu thép không gỉ austenit dùng để sản xuất vật đúc-có áp suất. Nó được sử dụng rộng rãi trong các thiết bị công nghiệp-như van, mặt bích và phụ kiện đường ống-và đặc biệt-thích hợp cho các ứng dụng trong môi trường có tính ăn mòn hoặc nhiệt độ-cao.

Tiêu chuẩn vật liệu này do Hiệp hội Thử nghiệm và Vật liệu Hoa Kỳ (ASTM) thiết lập và được chính thức chỉ định là Thông số kỹ thuật tiêu chuẩn ASTM A351/A351M{2}}cho vật đúc, Austenitic, dành cho các bộ phận chứa áp suất-. Thành phần hóa học và tính chất cơ học của nó đáp ứng các yêu cầu khắt khe của công nghiệp. CF8 tương ứng với loại đúc thông thường của thép không gỉ 304, mang lại khả năng chống ăn mòn, độ bền và khả năng hàn tuyệt vời.

Van bi nổi hoạt động như thế nào?

Van bi nổi đạt được khả năng bịt kín một chiều bằng cách sử dụng áp suất của môi trường để đẩy quả bóng chắc chắn vào ghế hạ lưu; nguyên lý hoạt động cốt lõi của nó dựa vào trạng thái "nổi" của quả bóng trong khoang van. Việc đóng và mở chỉ cần xoay thân van một góc 90 độ, vận hành đơn giản và khả năng cản dòng chảy cực thấp.
