Sự khác biệt giữa van bướm bù đôi và bù ba

Bù đắp gấp đôiVàvan bướm bù đắp balà hai loại van bướm lệch tâm-hiệu suất cao chủ đạo, được sử dụng rộng rãi làm thiết bị ngắt-trong hệ thống đường ống công nghiệp. Cả hai thiết kế đều giảm độ mài mòn bề mặt bịt kín thông qua chuyển động cam lệch tâm, mang lại hiệu suất tốt hơn so với các van bướm ngồi có khả năng đàn hồi đồng tâm (độ lệch bằng 0). Tuy nhiên, độ lệch góc hình nón bổ sung trong thiết kế bù ba tạo ra sự khác biệt cơ bản về cơ chế ma sát, độ tin cậy bịt kín và khả năng chịu áp suất-nhiệt độ, dẫn đến phạm vi ứng dụng riêng biệt và tính kinh tế của vòng đời.

Hướng dẫn này cung cấp sự so sánh-phù hợp với tiêu chuẩn và có hệ thống của hai loại van theo nguyên tắc cấu trúc, chỉ số hiệu suất, trình độ chuyên môn của ngành và các kịch bản lựa chọn-trên thế giới thực tế, để hỗ trợ các kỹ sư và nhóm mua sắm về đặc tả van-theo hướng dữ liệu.

Định nghĩa cốt lõi

Van bướm bù đắp kép (DOBV) là gì

Van bướm bù kép, còn được gọi là van bướm hiệu suất-cao, có hai độ lệch vị trí của thân van: độ lệch trục (trục thân nằm phía sau đường tâm bịt ​​kín của đĩa và đế) và độ lệch hướng tâm (trục thân lệch tâm với đường tâm lỗ đường ống).

Hình học lệch-kép này tạo ra hiệu ứng cam trong quá trình vận hành: đĩa tách khỏi mặt tựa ngay sau khi mở và chỉ tiếp xúc trượt với mặt tựa trong lần đóng 1–3 độ cuối cùng. Thiết kế này giúp giảm đáng kể độ mài mòn so với van bướm đồng tâm và thường được cung cấp các ghế mềm đàn hồi cùng với các ghế dự phòng bằng kim loại tùy chọn dành cho cấu hình-an toàn cháy nổ.

Van bướm bù đắp ba (TOBV) là gì

Van bướm bù ba bổ sung độ lệch hình học thứ ba trên cơ sở thiết kế bù kép: bề mặt bịt kín của cả đĩa và mặt tựa được gia công thành hình nón, với trục hình nón nghiêng ra khỏi đường tâm trục.

Độ lệch góc thứ ba này tạo ra chuyển động cam chính xác giúp loại bỏ hoàn toàn ma sát trượt trong toàn bộ hành trình vận hành 90 độ. Con dấu chỉ ăn khớp tại điểm đóng chính xác hoàn toàn với tiếp xúc vuông góc, thay vì trượt vào đúng vị trí. Điều này cho phép ngắt kết nối kim loại-với-kim loại đáng tin cậy với độ mài mòn tối thiểu, khiến TOBV trở thành một trong những thiết kế van bướm-hiệu suất cao nhất dành cho các ứng dụng cách ly đòi hỏi khắt khe.

Sự khác biệt về cấu trúc cơ bản: Cơ chế ma sát

Sự khác biệt cơ bản nhất giữa hai loại van nằm ở hành vi tiếp xúc của các bề mặt bịt kín trong quá trình vận hành, đây là nguyên nhân cốt lõi của gần như tất cả các biến thể về hiệu suất và độ bền:

• Thiết kế bù đắp đôi: Giảm ma sát chỉ còn 1–3 độ đóng cuối cùng, nhưng tiếp xúc trượt vẫn tồn tại ở cuối hành trình. Điều này hạn chế-tính nhất quán bịt kín lâu dài đối với tất cả-ghế kim loại, vì vậy ghế mềm đàn hồi vẫn là cấu hình phổ biến.
• Thiết kế bù đắp ba: Loại bỏ hoàn toàn ma sát trượt trên toàn bộ hành trình. Mặt bịt hình nón chỉ tiếp xúc vuông góc, không{1}}cọ xát khi đóng hoàn toàn. Điều này duy trì tính toàn vẹn của bề mặt bịt kín qua hàng nghìn chu kỳ, mang lại hiệu suất ngắt có độ tin cậy cao với tất cả-kết cấu kim loại và các đặc tính bịt kín ổn định trong suốt vòng đời của van.
•

So sánh hiệu suất chi tiết

Hiệu suất niêm phong và độ tin cậy

Cả hai loại van đều có thể ngắt chặt khi được chỉ định và vận hành đúng cách, mặc dù cơ chế bịt kín và đặc tính hiệu suất lâu dài-khác nhau đáng kể.

• Van bù đôi đạt được độ rò rỉ Loại VI chủ yếu thông qua các mặt đệm bằng nhựa đàn hồi hoặc polyme. Hiệu suất bịt kín giảm dần khi vật liệu ghế bị lão hóa, mòn hoặc trải qua quá trình luân chuyển nhiệt.
• Van bù ba lần đạt được khả năng ngắt đáng tin cậy thông qua các bề mặt bịt kín kim loại-đến-kim loại chính xác. Hình học không-cọ xát của chúng giúp duy trì tính nhất quán của lớp đệm kín trong thời gian vận hành lâu dài và hoạt động đạp xe thường xuyên. Chuyển động không-cọ xát sẽ bảo toàn hình dạng bề mặt phốt và hiệu ứng cam-tự cung cấp năng lượng duy trì áp suất tiếp xúc ngay cả sau khi bị mài mòn nhỏ, dẫn đến tính nguyên vẹn của phốt lâu dài-ổn định hơn nhiều.

Xếp hạng áp suất và nhiệt độ

• Van bướm bù đắp đôi: Các dòng sản phẩm tiêu chuẩn thường bao gồm ANSI Lớp 150 đến Lớp 300 (PN16 đến PN50), mặc dù một số nhà sản xuất có sẵn-cấu hình áp suất cao hơn. Các hợp chất ghế có nhiệt độ cao-đặc biệt có thể mở rộng giới hạn vừa phải nhưng vẫn bị hạn chế bởi các đặc tính của vật liệu polyme.
• Van bướm bù đắp ba: Các dòng sản phẩm tiêu chuẩn bao gồm ANSI Lớp 150 đến Lớp 600 (PN20 đến PN100), với các thiết kế đặc biệt dành cho các lớp áp suất cao hơn. Với vật liệu hợp kim thích hợp (thép không gỉ, lớp phủ Inconel, Stellite), TOBV có vỏ bằng kim loại-có thể xử lý nhiệt độ vận hành liên tục lên đến 600 độ, khiến chúng phù hợp với hơi nước quá nhiệt và chất lỏng xử lý{7}có nhiệt độ cao.

Khả năng tương thích mô-men xoắn và tự động hóa vận hành

Các thiết kế bù ba thường cung cấp các đặc tính mô-men xoắn thuận lợi so với định mức áp suất của chúng vì việc loại bỏ ma sát trượt làm giảm mô-men xoắn và mô-men xoắn chạy. Điều này giúp chúng dễ dàng hơn và tiết kiệm chi phí hơn-để tự động hóa bằng bộ truyền động điện, khí nén hoặc thủy lực, đặc biệt là đối với các ứng dụng có đường kính-lớn và-áp suất cao.

Van bù đôi có yêu cầu mô-men xoắn vừa phải cho loại áp suất của chúng và cũng được tự động hóa rộng rãi, nhưng mô-men xoắn tăng đáng kể ở mức áp suất cao hơn và với vật liệu mặt ngồi cứng hơn.

Tuổi thọ & Bảo trì Dịch vụ

• Van bù đôi yêu cầu thay thế đệm đàn hồi định kỳ, đặc biệt là trong các dịch vụ có chu trình cao hoặc nhiệt độ tăng cao. Việc bảo trì rất đơn giản nhưng liên quan đến việc thay thế vật tư tiêu hao định kỳ.
• Van bù ba lần có khoảng thời gian bảo dưỡng dài hơn đáng kể do hoạt động của vòng đệm kim loại không bị cọ xát. Hầu hết các thiết kế đều có-vòng đệm và chỗ ngồi có thể thay thế được, đồng thời bề mặt bịt kín bằng kim loại có thể được tân trang lại bằng cách gia công thay vì thay thế hoàn toàn. Điều này dẫn đến tổng chi phí sở hữu trong suốt vòng đời thiết bị thấp hơn, đặc biệt là trong các ứng dụng đòi hỏi khắt khe.

Khả năng tương thích phương tiện

• Van đệm mềm-bù đắp kép hoạt động tốt với nước sạch, chất lỏng xử lý thông thường và khí không-ăn mòn. Chúng ít phù hợp hơn với các phương tiện mài mòn, chất lỏng-có nhiệt độ cao và các dịch vụ có chu kỳ nhiệt thường xuyên.
• Van an toàn-bằng kim loại bù ba lần tương thích với hơi nước, dầu truyền nhiệt, hóa chất ăn mòn, môi trường có tính mài mòn nhẹ và khí có nhiệt độ-cao. Chúng xử lý chu kỳ nhiệt tốt hơn nhiều và duy trì tính toàn vẹn của vòng đệm trong các điều kiện quy trình biến động.
•

Kịch bản ứng dụng: Nguyên tắc lựa chọn

Khi nào nên chọn Van bướm bù đôi

Van bù đắp kép là lựa chọn-hiệu quả nhất về mặt chi phí trong các điều kiện sau:

• Hệ thống-áp suất trung bình lên đến Loại 300, với chất lỏng sạch,{2}}không bị mài mòn
• Dịch vụ nhiệt độ môi trường xung quanh đến vừa phải (dưới 200 độ)
• Các ứng dụng công nghiệp nói chung như HVAC, phân phối nước, xử lý nước thải, đóng tàu và thu gom dầu khí giữa dòng
• Các dự án ưu tiên chi phí trả trước thấp hơn với khoảng thời gian bảo trì chấp nhận được
• Hệ thống có tần suất hoạt động vừa phải

Khi nào nên chọn Van bướm bù ba

Van bù ba là giải pháp ưu tiên cho các điều kiện quy trình đòi hỏi khắt khe:

• Các dịch vụ có nhiệt độ-cao như hơi nước quá nhiệt, dầu truyền nhiệt và các khí xử lý có nhiệt độ-cao
• Hệ thống đường ống áp suất trung bình-đến{3}}cao áp từ Loại 300 đến Loại 600
• Các điểm cách ly quan trọng yêu cầu độ tin cậy rò rỉ-không-trong thời gian dài và kiểm soát phát thải tức thời
• Các ứng dụng hoạt động thường xuyên, luân chuyển nhiệt hoặc tăng áp suất
• Lọc hóa dầu, sản xuất điện, nền tảng ngoài khơi và hệ thống hơi nước áp suất cao-
• Các dự án đang tìm cách thay thế van cổng cố định-kim loại cồng kềnh hơn bằng một giải pháp thay thế-rẽ nhỏ gọn

Đối với dịch vụ quan trọng có-nhiệt độ cao hoặc áp suất-cao, việc lựa chọn van không chính xác có thể dẫn đến rủi ro rò rỉ.

Liên hệ với chúng tôi để xác nhận loại van phù hợp với điều kiện làm việc của bạn

Tiêu chuẩn & Trình độ chuyên môn của ngành

Cả hai loại van đều được sản xuất và thử nghiệm theo các tiêu chuẩn quốc tế đã được thiết lập để đảm bảo khả năng thay thế lẫn nhau, an toàn và hiệu suất ổn định. Các tiêu chuẩn hiện hành và có hiệu lực mới nhất bao gồm:

• Thiết kế & kích thước: API 609, EN 593, ISO 5752 và các tiêu chuẩn thiết kế hiện hành của nhà sản xuất đối với kết cấu van bướm và kích thước mặt-đối{4}}.
• Kiểm tra rò rỉ và hiệu suất: API 598 và ISO 5208 để kiểm tra áp suất và rò rỉ; Sự đóng kín-bong bóng loại VI được xác định theo ANSI/FCI 70-2.
• Chứng nhận an toàn cháy nổ: API 607 7phiên bản thứ (2022) và API 6FA, xác nhận rằng van duy trì tính toàn vẹn khi ngắt ở mức tối thiểu sau khi tiếp xúc với điều kiện cháy.

Đối với các dự án dầu khí, hóa dầu và điện toàn cầu, việc tuân thủ các tiêu chuẩn này là yêu cầu mua sắm bắt buộc.

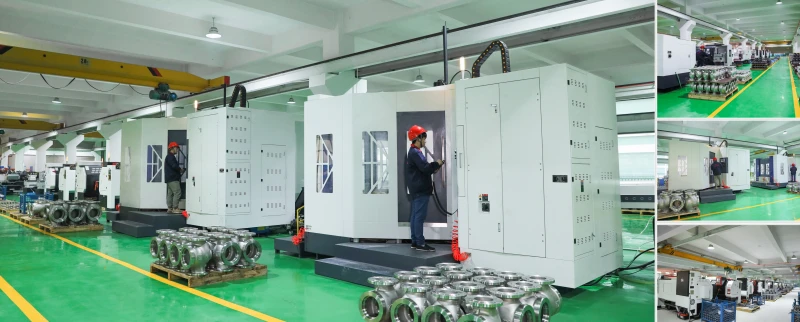

xưởng van bướm

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Sự khác biệt về cấu trúc cốt lõi giữa van bướm bù đôi và gấp ba là gì?

Câu trả lời 1: Van bù đôi có hai độ lệch thân vị trí (trục và hướng tâm) giúp giảm ma sát bề mặt bịt kín đến mức đóng 1–3 độ cuối cùng. Van bù ba bổ sung độ lệch góc hình nón thứ ba cho các bề mặt bịt kín, giúp loại bỏ hoàn toàn ma sát trượt trong toàn bộ hành trình vận hành và cho phép bịt kín rò rỉ từ kim loại thực sự-đến-kim loại 0{6}}.

Câu hỏi 2: Loại van nào tốt hơn cho các ứng dụng-nhiệt độ cao và áp suất-cao?

Câu trả lời 2: Van bướm bù ba thường được ưu tiên cho các ứng dụng có-nhiệt độ cao và-áp suất cao hơn vì kết cấu mặt tựa bằng kim loại-của chúng chịu được chu trình nhiệt và nhiệt độ cao tốt hơn so với các thiết kế mặt tựa-mềm thông thường. Nhiệt độ sử dụng cho kết cấu làm kín bằng kim loại-của họ từ 538 độ đến 600 độ trở lên và áp suất lên tới Cấp 600 trở lên, trong khi van ngồi mềm{10} bù đắp kép tiêu chuẩn thường được giới hạn ở mức dưới 200 độ và Cấp 300.

Câu hỏi 3: Cả van bù đôi và van bù ba có đạt được độ rò rỉ-không có bọt khí không?

Câu trả lời 3: Cả hai đều có thể đáp ứng tiêu chuẩn ngắt chặt ANSI/FCI 70-2 cấp VI-khi còn mới. Van bù đôi đạt được điều này thông qua vật liệu mặt ngồi mềm, với hiệu suất giảm dần khi mặt ngồi cũ đi. Van bù ba có khả năng ngắt đáng tin cậy thông qua các bề mặt bịt kín kim loại-với kim loại chính xác, với hiệu suất bịt kín vẫn ổn định hơn trong thời gian sử dụng lâu dài và chu kỳ hoạt động thường xuyên.

Câu hỏi 4: Van bướm bù ba có đắt hơn van bướm bù đôi không?

Câu trả lời 4: Van bù ba có chi phí mua ban đầu cao hơn do dung sai gia công chặt chẽ hơn và kết cấu toàn bộ-con dấu bằng kim loại. Tuy nhiên, chúng mang lại tuổi thọ sử dụng dài hơn đáng kể, ít phải dừng bảo trì hơn và giảm chi phí vòng đời trong các ứng dụng có yêu cầu khắt khe. Đối với dịch vụ xung quanh áp suất thấp-nói chung, van bù đôi mang lại giá trị trả trước tốt hơn.

Câu 5: Van bướm bù ba có thể thay thế van cổng không?

Câu trả lời 5: Trong nhiều ứng dụng từ Lớp 150 đến Lớp 600, van bướm có mặt tựa- bằng kim loại bù ba đủ tiêu chuẩn có thể thay thế về mặt chức năng các van cổng khi-ngắt, mang lại những lợi thế lớn về kích thước, trọng lượng, tốc độ vận hành và chi phí truyền động. Đối với các hệ thống áp suất cực-cao{7}}trên Loại 600, các yêu cầu về lỗ khoan hoàn toàn- hoặc dịch vụ cách ly{10}}cực kỳ quan trọng, van cổng thường vẫn là giải pháp ưu tiên.

Câu hỏi 6: Loại van nào có yêu cầu bảo trì dài hạn-thấp hơn?

Câu trả lời 6: Van bướm bù ba thường có nhu cầu bảo trì dài hạn-thấp hơn. Chuyển động phớt chặn không-cọ xát của chúng giúp giảm mài mòn, mặt tựa kim loại có tuổi thọ sử dụng lâu hơn nhiều so với mặt tựa đàn hồi và hầu hết các thiết kế đều hỗ trợ-thay thế phớt chặn đường ống mà không cần tháo van ra khỏi đường ống. Van bù đôi yêu cầu thay thế đế mềm định kỳ do vật liệu hao mòn hoặc cũ đi.

Bài học cuối cùng

Cả hai thiết kế van đều không vượt trội. Van bướm bù đắp kép mang lại giá trị tuyệt vời cho dịch vụ công nghiệp nói chung, áp suất trung bình{1}}áp suất trung bình và nhiệt độ xung quanh{2}}, cân bằng hiệu suất đáng tin cậy với chi phí trả trước cạnh tranh. Van bướm bù ba lần đại diện cho cấp cao cấp, cung cấp khả năng ngắt toàn vẹn-ở vị trí cao- bằng kim loại, khả năng áp suất và nhiệt độ vượt trội cũng như tuổi thọ kéo dài cho các ứng dụng quy trình quan trọng.

Việc lựa chọn chính xác phụ thuộc vào việc kết hợp các đặc tính vốn có của van với các yêu cầu về áp suất, nhiệt độ, môi trường, tần số hoạt động và độ tin cậy cụ thể của hệ thống đường ống.
