Sự khác biệt giữa Van bướm bù đắp bằng không và Van bướm bù đắp đôi là gì?
Chọn sai van bướm có thể dẫn đến mòn phớt sớm, rò rỉ, vận hành không ổn định và tăng chi phí bảo trì trong hệ thống đường ống công nghiệp. Sự khác biệt chính giữa offset bằng 0 vàvan bướm bù đắp đôis nằm ở thiết kế độ lệch tâm của trục, ảnh hưởng trực tiếp đến cơ cấu bịt kín, hoạt động của mô-men xoắn, khả năng chịu nhiệt độ-áp suất và tuổi thọ sử dụng.
Hướng dẫn này giải thích các nguyên tắc kỹ thuật và tiêu chí lựa chọn của họ dựa trênTiêu chuẩn công nghiệp API 609, API 598 và ASME B16.34.
Nguyên tắc thiết kế và định nghĩa cốt lõi
Sự khác biệt cơ bản là vị trí tương đối giữa thân van, đĩa và đường tâm của đường ống, xác định cách đĩa tiếp xúc với mặt tựa trong quá trình vận hành.
Van bướm bù trừ (đồng tâm)
Còn được gọi làvan bướm ngồi có khả năng đàn hồi, thiết kế offset bằng 0 là cấu hình cấu trúc đơn giản nhất:
Trục thân, tâm đĩa và đường tâm của đường ống hoàn toàn đồng tâm
Đĩa vẫn tiếp xúc liên tục với ghế đàn hồi trong quá trình quay
Sự bịt kín đạt được thông qua sự biến dạng đàn hồi của vật liệu ghế mềm
Đặc điểm kỹ thuật:
Tiếp xúc trượt + nén liên tục trong suốt quá trình vận hành
Hiệu suất bịt kín hoàn toàn phụ thuộc vào vật liệu đàn hồi
Cấu trúc đơn giản hóa với độ phức tạp sản xuất thấp
Lưu ý quan trọng:
Hiệu suất của ghế phụ thuộc nhiều vào việc lựa chọn vật liệu (EPDM, NBR, Viton, PTFE) và khả năng chịu nhiệt độ/hóa chất thay đổi đáng kể.
Van bướm bù đắp kép (Hiệu suất cao)
Còn được gọi là mộtvan bướm hiệu suất cao (HPBV), thiết kế đưa ra hai độ lệch tâm:
Độ lệch đầu tiên: gốc phía sau bề mặt niêm phong đĩa
Độ lệch thứ hai: độ lệch gốc từ đường tâm đường ống
Điều này tạo ra chuyển động giống như cam-làm giảm ma sát của ghế:
Đĩa thoát ra nhanh chóng sau khi bắt đầu mở
Tiếp xúc chỗ ngồi chủ yếu xảy ra trong giai đoạn mở đầu và đóng cuối cùng
Đặc điểm kỹ thuật:
Giảm ma sát trượt so với thiết kế đồng tâm
Tốc độ mài mòn thấp hơn và độ ổn định bịt kín được cải thiện
Thích hợp cho áp suất cao hơn và điều kiện dịch vụ đòi hỏi khắt khe hơn
So sánh hiệu suất kỹ thuật (Đã sửa & Tiêu chuẩn hóa)
| Chỉ số hiệu suất | Độ lệch bằng không (Đồng tâm) | Bù đắp kép (Hiệu suất cao) |
|---|---|---|
| Hành vi ma sát | Tiếp xúc chỗ ngồi liên tục với vòng quay hoàn toàn | Giảm tiếp xúc với ghế trong hầu hết hành trình |
| Đánh giá áp suất | Thông thường lên tới ~PN16–PN25 / Cấp 150 (phụ thuộc vào thiết kế và vật liệu) | Thông thường lên tới Lớp 300–600 (phụ thuộc vào thiết kế theo ASME B16.34) |
| Phạm vi nhiệt độ | Bị giới hạn bởi chất liệu ghế (thường là -10 độ đến ~ 80–200 độ) | Phạm vi rộng hơn tùy thuộc vào thiết kế ghế/kim loại (-40 độ đến 300 độ +) |
| Loại chỗ ngồi | Ghế đàn hồi (EPDM, NBR, Viton, PTFE) | PTFE, PTFE được gia cố, ghế-có lưng bằng kim loại, chống cháy-an toàn |
| Vật liệu cơ thể | Gang/sắt dễ uốn/thép không gỉ | Thép carbon / thép không gỉ / song công / thép hợp kim |
| Tuổi thọ con dấu | Vừa phải, nhạy cảm với bộ mài mòn và nén | Tuổi thọ dài hơn do giảm ma sát |
| mô-men xoắn vận hành | Cao hơn và tăng khi mòn | Thấp hơn và ổn định hơn trong vòng đời |
| Yêu cầu bảo trì | Cao hơn trong dịch vụ theo chu kỳ | Thấp hơn trong hoạt động liên tục trong công nghiệp |
Ứng dụng công nghiệp
Van bướm bù đắp bằng không – Ứng dụng điển hình
Thích hợp chohệ thống dịch vụ chung và-áp suất thấp:
Cung cấp và phân phối nước thành phố
Hệ thống nước nóng/lạnh HVAC
Hệ thống phòng cháy chữa cháy (vùng{0}}áp suất thấp)
Truyền chất lỏng không{0}}ăn mòn chung
Hệ thống tiện ích và không khí áp suất thấp-
Hạn chế:
Không nên dùng cho các phương tiện mài mòn, vận hành theo chu trình-cao hoặc-các hệ thống chu trình nhiệt ở nhiệt độ cao do mặt đệm đàn hồi bị mòn.
Van bướm bù đắp kép – Lựa chọn tiêu chuẩn công nghiệp
Được sử dụng rộng rãi trongđiều kiện dịch vụ trung bình đến khắc nghiệt:
Truyền tải và xử lý dầu khí
Nhà máy hóa dầu và hóa chất
Hệ thống phát điện (hơi nước, nước làm mát)
Hệ thống ngoài khơi và biển
Khai thác bùn và xử lý nước thải
Đường ống quy trình công nghiệp
Ưu điểm chính:
Hiệu suất tốt hơn trong:
Đạp xe thường xuyên
Điều kiện giãn nở nhiệt
Các lớp áp lực cao hơn
Yêu cầu về-an toàn hỏa hoạn (cấu hình API 607)
Hướng dẫn tuyển chọn (Kỹ thuật + Logic mua sắm)
Chọn Bù trừ bằng 0 khi:
Dịch vụ áp suất thấp (thường là Loại 150 trở xuống)
Nước, không khí hoặc chất lỏng-không mạnh
Tần số hoạt động thấp
Các dự án đô thị hoặc HVAC nhạy cảm về chi phí
Tốt nhất cho các ứng dụng CAPEX thấp
Chọn bù trừ kép khi:
Hệ thống áp suất trung bình và cao
Yêu cầu chu kỳ hoạt động thường xuyên
Chu kỳ nhiệt hoặc điều kiện quy trình công nghiệp
Yêu cầu về-an toàn hỏa hoạn hoặc độ tin cậy cao hơn
Cân bằng tốt nhất giữa CAPEX và chi phí vòng đời (TCO)
Nhận báo cáo lựa chọn chuyên nghiệp trước khi mua.
Thông tin chi tiết về mua sắm chính
Trong điều kiện dịch vụ công nghiệp, thiết kế bù đắp kép thường giảm tổng chi phí bảo trì do:
Tỷ lệ mòn ghế thấp hơn
Giảm sự thay đổi mô-men xoắn theo thời gian
Cải thiện độ ổn định niêm phong trong điều kiện đạp xe
Đảm bảo Sản xuất & Chất lượng (EEAT NÂNG CAO)
Van bướm công nghiệp thường được sản xuất và thử nghiệm theo:
API 609– Tiêu chuẩn thiết kế van bướm
ASME B16.34– Xếp hạng nhiệt độ-áp suất
API 598– Yêu cầu kiểm tra, thử nghiệm
Kiểm soát chất lượng điển hình bao gồm:
Kiểm tra áp suất vỏ
Kiểm tra rò rỉ chỗ ngồi
Chứng nhận vật liệu (EN 10204 3.1 / 3.2)
Thử nghiệm không{0}}phá hủy (UT / RT / MT theo yêu cầu)
Kiểm tra lớp phủ (hệ thống chống ăn mòn/epoxy)
Thử nghiệm an toàn về hỏa hoạn (API 607 nếu có)
Tùy chọn cung cấp có sẵn:
Thiết kế wafer / Lug / mặt bích
Thiết bị truyền động bằng tay/điện/khí nén
Tùy chỉnh OEM cho EPC và các dự án công nghiệp

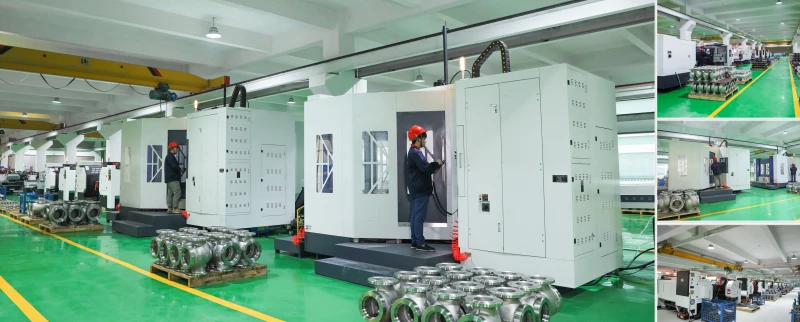

Nhà máy sản xuất van bướm offset và offset đôi
Câu hỏi thường gặp
Câu hỏi 1: Van bù 0 có thể được thay thế bằng van bù kép không?
Có, nếu tiêu chuẩn mặt bích, cấp áp suất và kích thước mặt đối mặt tuân thủ API 609 hoặc tiêu chuẩn ISO liên quan.
Tuy nhiên, mô-men xoắn của bộ truyền động và cấu hình lắp đặt vẫn có thể cần điều chỉnh.
Câu 2: Tại sao van bù đôi lại đắt hơn?
Bởi họ yêu cầu:
Hình học lệch tâm được gia công-chính xác
Thân bằng thép rèn hoặc đúc cấp cao hơn-
Thiết kế hệ thống niêm phong phức tạp hơn
Yêu cầu kiểm tra hiệu suất cao hơn
Câu 3: Loại nào có tuổi thọ dài hơn?
Trong dịch vụ đạp xe công nghiệp, van bù đôi thường mang lại tuổi thọ ghế dài hơn đáng kể do giảm ma sát và mài mòn.
Câu hỏi 4: Van bù đôi có an toàn chống cháy- không?
Có, khi được thiết kế với hệ thống niêm phong dự phòng bằng kim loại và được thử nghiệm theo tiêu chuẩn an toàn cháy nổ API 607-.
Câu 5: Điểm thất bại phổ biến nhất là gì?
Độ lệch bằng 0: độ mòn và biến dạng của ghế đàn hồi
Bù đắp kép: ghế bị lão hóa hoặc kích thước bộ truyền động không đúng (ít gặp hơn)
Kết luận kỹ thuật cuối cùng
Van bướm bù đắp bằng 0 phù hợp nhất cho các ứng dụng tiện ích chung, áp suất thấp-trong đó hiệu quả chi phí là động lực chính. Tuy nhiên, van bướm bù đắp kép là lựa chọn ưu tiên trong các hệ thống công nghiệp hiện đại do độ ổn định bịt kín vượt trội, giảm yêu cầu bảo trì và phạm vi hoạt động rộng hơn.
Từ góc độ kỹ thuật vòng đời, thiết kế bù đắp kép hiện là giải pháp vượt trội trong các ngành công nghiệp dầu khí, hóa dầu và sản xuất điện.
