Đàn hồi-Van cắm lệch tâm ngồi: Tổng quan

Van phích cắm lệch tâm-có đàn hồi là loại van sử dụng phích cắm được thiết kế lệch tâm (trục phích cắm lệch với trục thân van) kết hợp với một đế bịt kín đàn hồi. Dòng phương tiện được điều khiển bằng cách xoay phích cắm lệch tâm. Cấu trúc lệch tâm của nó đảm bảo rằng phích cắm chỉ tiếp xúc với đệm kín ở cuối trong quá trình đóng mở, giảm tổn thất ma sát. Ghế đàn hồi (thường là cao su hoặc nhựa đàn hồi) có khả năng biến dạng nhất định, có thể bù đắp sự mài mòn trên bề mặt bịt kín và đảm bảo hiệu suất bịt kín lâu dài. Nó kết hợp các ưu điểm của việc đóng mở dễ dàng, độ kín đáng tin cậy và khả năng chống mài mòn, khiến nó phù hợp với các điều kiện làm việc phức tạp như nước thải, bùn và chất lỏng chứa một lượng nhỏ tạp chất. Nó phù hợp với thử nghiệm áp suất van GB/T 13927 và các tiêu chuẩn van cắm lệch tâm ngồi có khả năng đàn hồi CJ/T 280- và được sử dụng rộng rãi trong các lĩnh vực cấp thoát nước đô thị, xử lý nước thải, hóa chất và luyện kim.

Van cắm lệch tâm hoạt động như thế nào?

Nguyên tắc hoạt động rất đơn giản:

Van mở:Nút xoay ra khỏi bề mặt tiếp xúc, để lại đường dẫn dòng chảy mở.

Bắt đầu đóng cửa:Phích cắm quay về phía ghế.

Kết thúc cuối cùng:Bề mặt bịt kín đàn hồi tiếp xúc và nén vào ghế giao phối.

Van đóng:Vật liệu đàn hồi nén cung cấp bề mặt bịt kín và ngăn dòng chảy qua van.

Chuyển động lệch tâm rất quan trọng vì nó làm giảm tiếp xúc trượt giữa phích cắm và đế trong quá trình đóng mở. MSS SP-108 mô tả thiết kế quay một phần tư này và chuyển động của mặt phích cắm ra khỏi ghế ngồi trong khi mở.

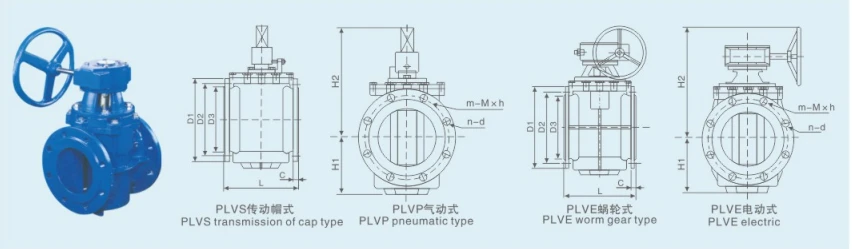

Bản vẽ van cắm lệch tâm ghế đàn hồi

Thông số kỹ thuật

Đường kính danh nghĩa:50-800mm
Áp suất danh nghĩa: 1.0MPa
Nhiệt độ hoạt động: 0-70 độ
Áp suất kiểm tra cường độ: 1,5MPa
Áp suất kiểm tra chỗ ngồi: 1.1MPa
Môi trường áp dụng: Nước thải, nước, không khí và dầu (MBR)
Cách lái xe: Loại tay cầm, loại hộp số, điện, không khí

Van cắm lệch tâm ghế đàn hồi Kích thước kết nối chính

Các tính năng của Van cắm lệch tâm ghế đàn hồi bao gồm:

1. Nguyên tắc thiết kế lệch tâm:

- Sử dụng một cấu trúc lệch tâm duy nhất, với độ lệch cụ thể giữa trục thân van và tâm của bề mặt bịt kín.

- Thiết kế này làm giảm lực cản ma sát trong quá trình đóng và mở van.

- Đạt được thao tác mở hoàn toàn hoặc đóng hoàn toàn chỉ với góc xoay 90 độ.

2. Hệ thống niêm phong đàn hồi:

- Đế van được bọc hoàn toàn bằng-cao su chất lượng cao hoặc vật liệu polyme khác.

- Nó có chức năng bù hao mòn tự động, đảm bảo độ tin cậy bịt kín lâu dài-.

- Nó có thể thích ứng với mức độ biến dạng và rung động nhất định của đường ống.

3. Thành phần chính:

• Thân phích cắm: Thường là đế kim loại hình bán cầu hoặc hình nón được phủ một lớp vật liệu đàn hồi.

• Đường đi của thân van: Thiết kế hợp lý giúp giảm thất thoát lực cản chất lỏng.

• Thiết bị truyền động: Hỗ trợ nhiều phương thức vận hành bao gồm thủ công, khí nén hoặc điện.

Ứng dụng

Van cắm lệch tâm cố định-có khả năng đàn hồi thường được chọn cho:

Cấp nước thành phố

Xử lý nước thải

Hệ thống thoát nước

Xử lý bùn

Hệ thống nước tái chế

Cách ly và điều khiển bơm

Hệ thống nước công nghiệp

AWWA C517 đặc biệt bao gồm các van cắm lệch tâm bằng gang-gắn cố định{2}}có khả năng đàn hồi dành cho dịch vụ cấp nước, nước thải và-nước tái chế.

Đối với các hóa chất mạnh, hydrocacbon, nhiệt độ cao hoặc các dịch vụ đòi hỏi khắt khe khác, van phải được đánh giá dựa trên thông số kỹ thuật thiết kế và vật liệu hoàn chỉnh thay vì chỉ chọn vì đây là van cắm lệch tâm.

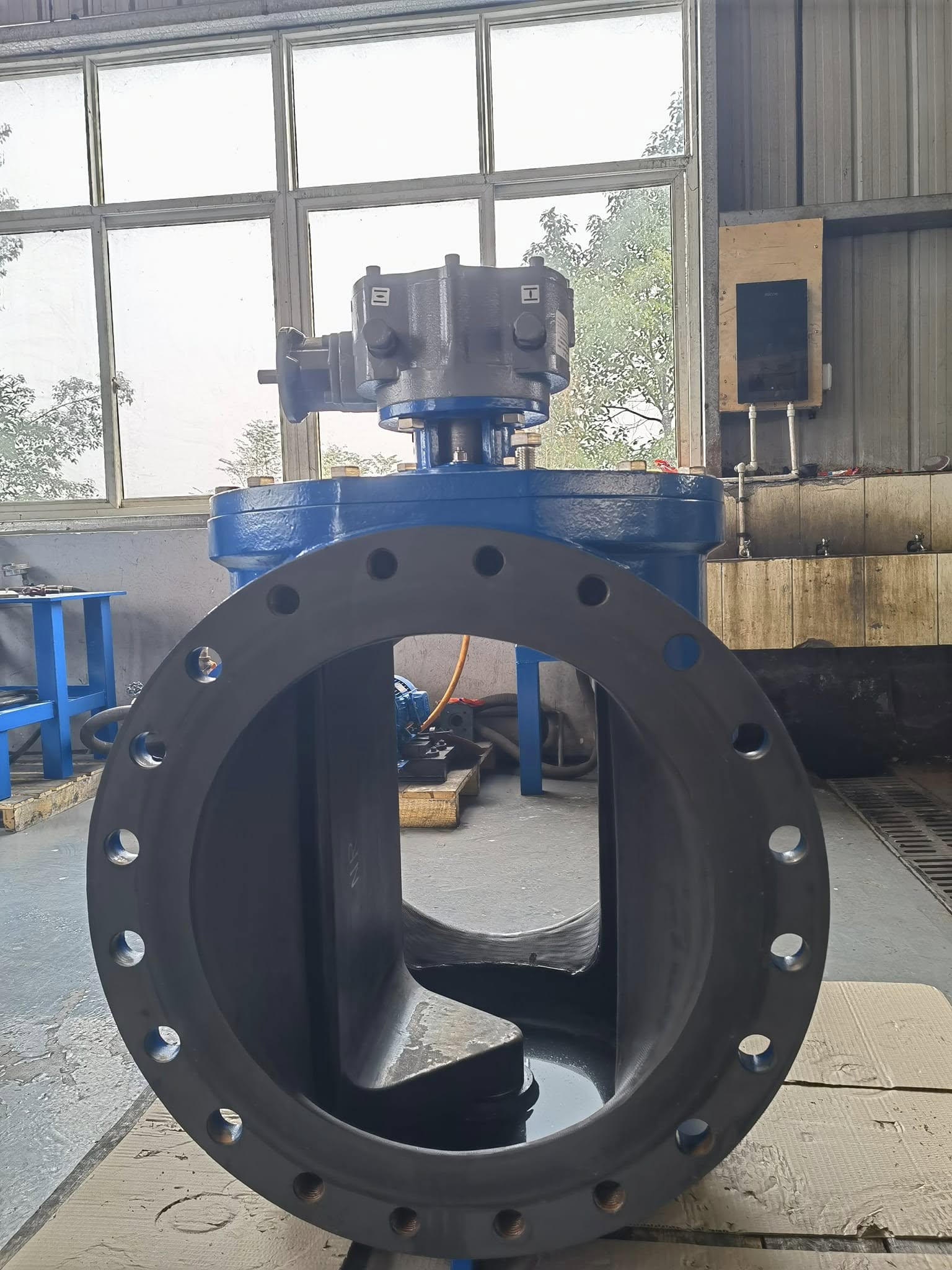

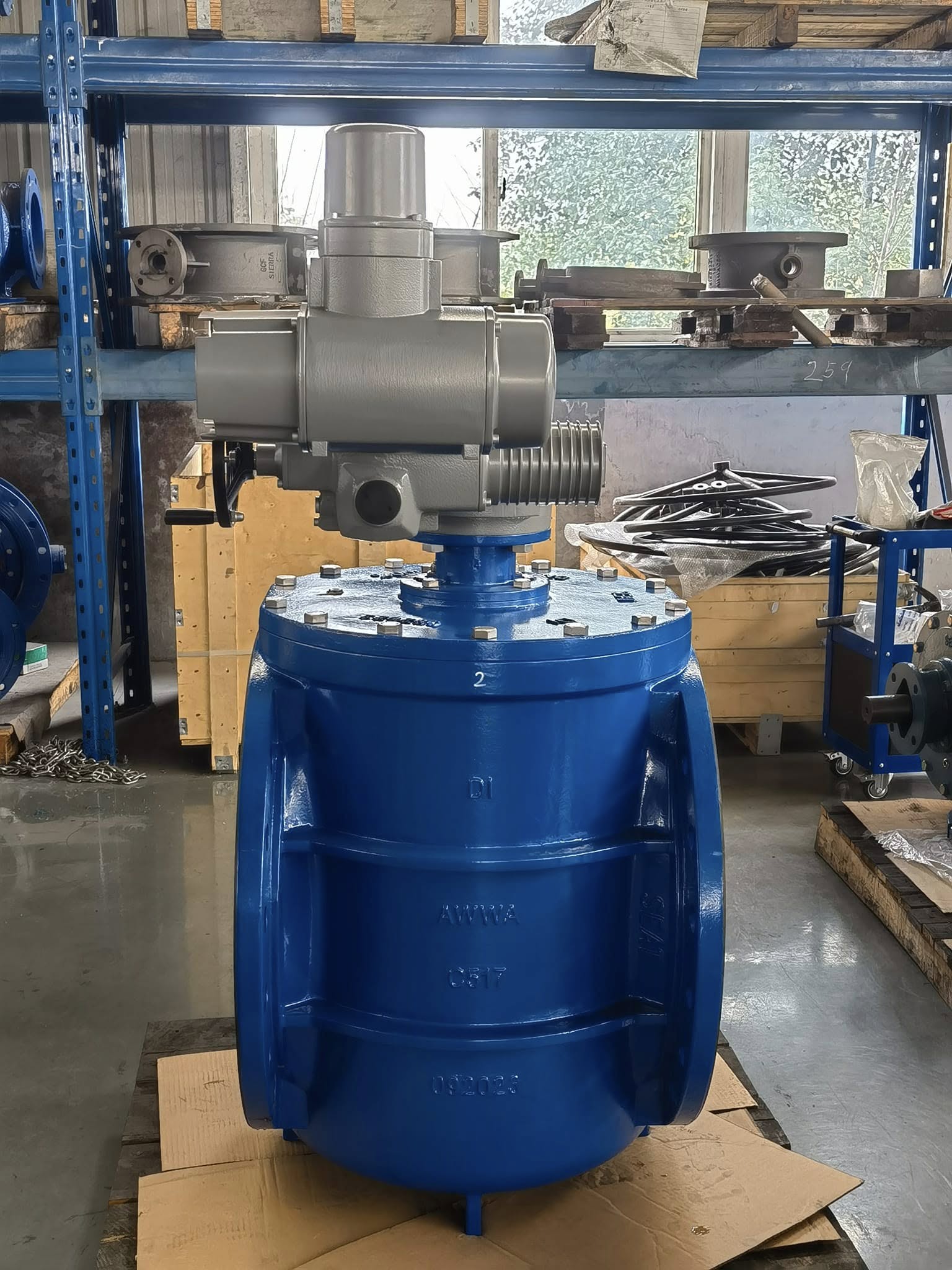

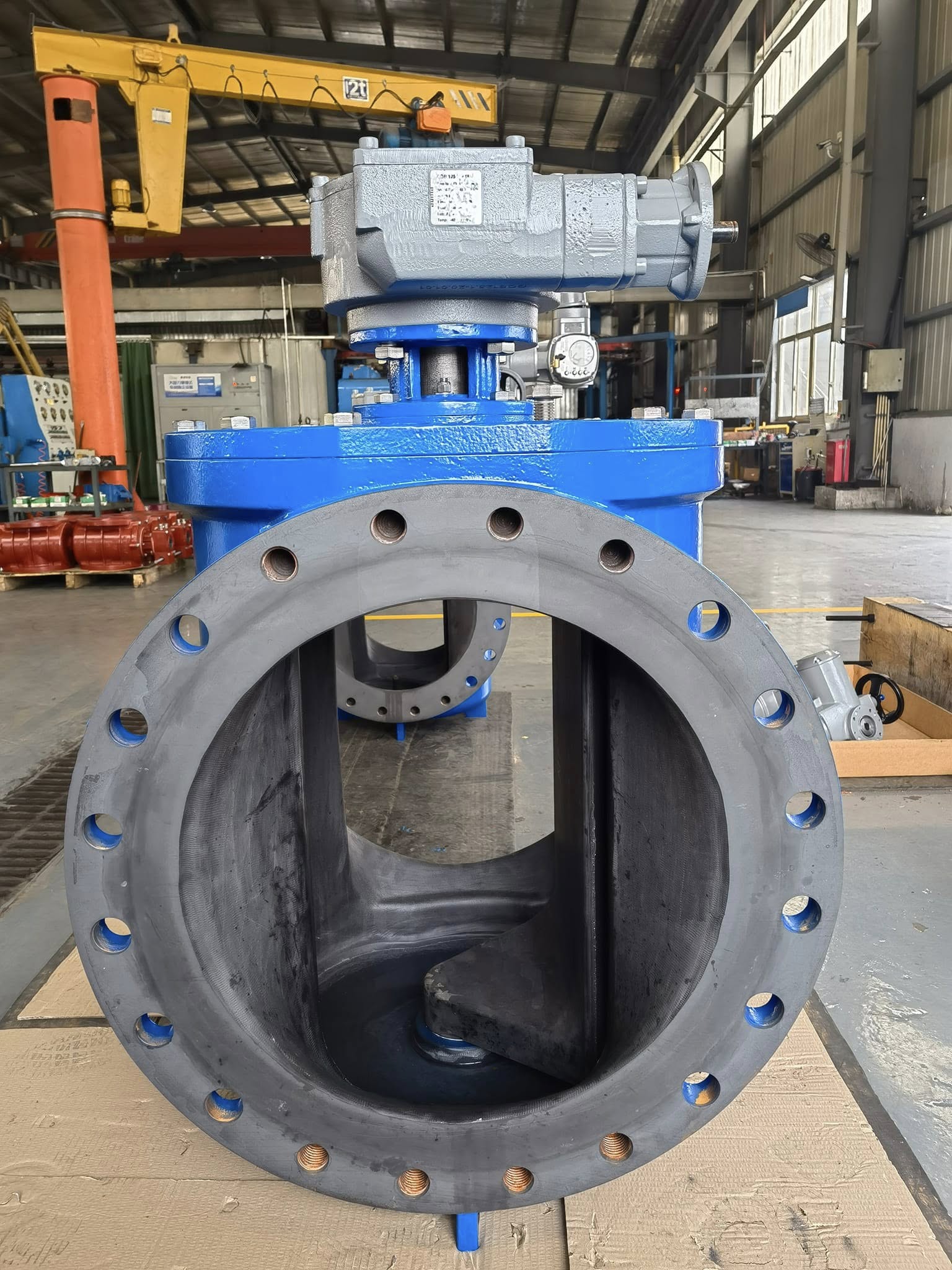

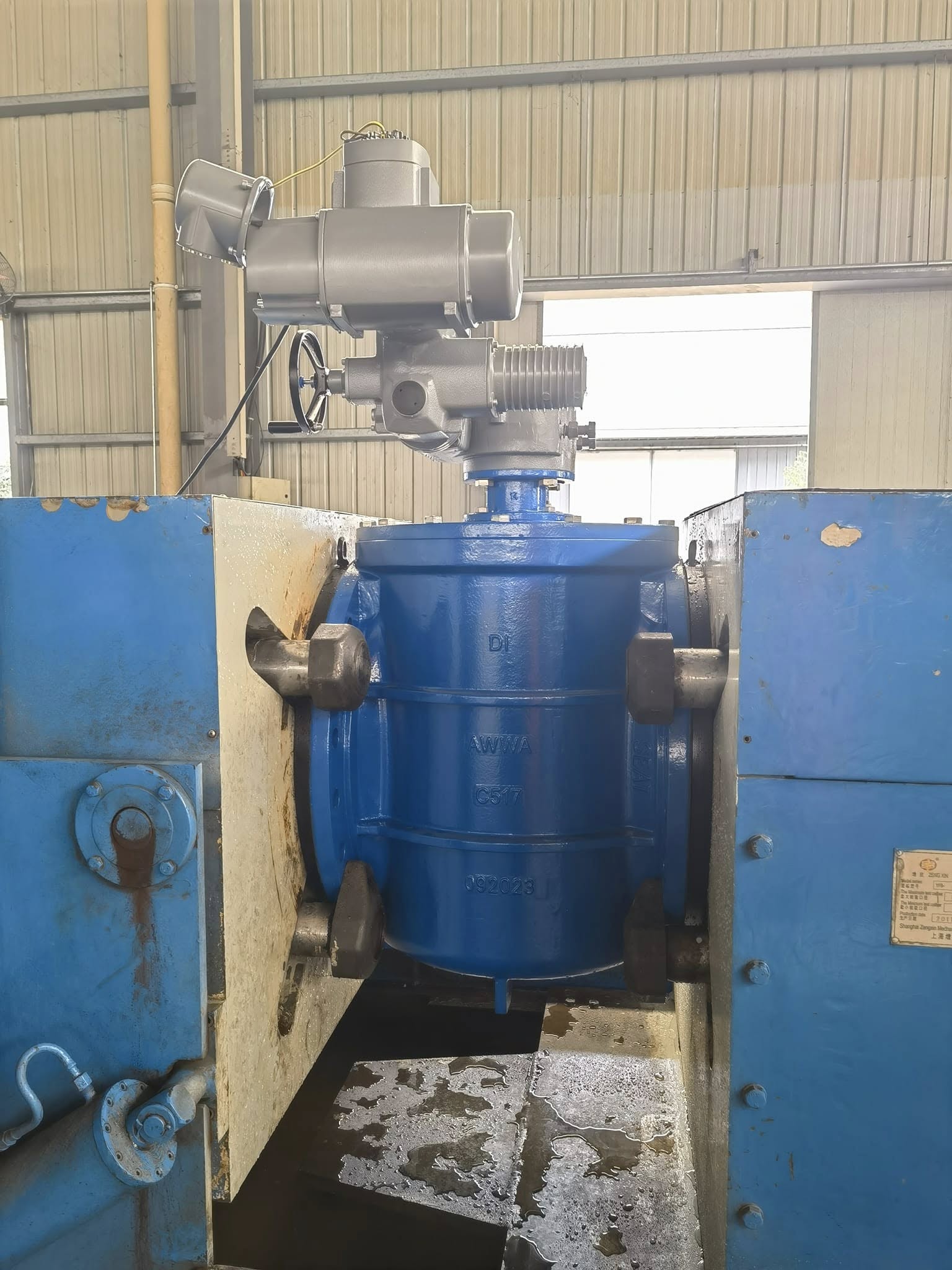

Đàn hồi-Nhà máy sản xuất Van cắm lệch tâm ngồi

Đối với van cắm lệch tâm cố định-có khả năng đàn hồi, kích thước van chỉ là một phần của thông số kỹ thuật. Vật liệu mặt ngồi, định mức áp suất, vật liệu thân máy, kết nối cuối, điều kiện vận hành và tiêu chuẩn áp dụng đều ảnh hưởng đến việc van có phù hợp với dịch vụ hay không.

Nếu bạn đang chuẩn bị một RFQ, việc cung cấp trước các điều kiện vận hành hoàn chỉnh cho phép GNEE chọn cấu hình van chính xác hơn và tránh các vấn đề do vật liệu mặt ngồi hoặc mức áp suất không phù hợp gây ra.

Câu hỏi thường gặp

Van cắm lệch tâm cố định có khả năng đàn hồi là gì?

Đó là van cắm một phần tư{0}}sử dụng phích cắm được gắn lệch tâm và bề mặt bịt kín đàn hồi. Thiết kế lệch tâm di chuyển phích cắm ra khỏi ghế trong khi mở, giảm ma sát và giúp ngắt điện đáng tin cậy.

Ưu điểm chính của van cắm lệch tâm là gì?

Ưu điểm chính là giảm sự cọ xát giữa phích cắm và chỗ ngồi trong quá trình vận hành. Điều này có thể làm giảm sự mài mòn và mô-men xoắn vận hành trong khi vẫn duy trì khả năng ngắt hiệu quả.

Van cắm lệch tâm có phù hợp với nước thải không?

Đúng. Chúng được sử dụng rộng rãi trong các hệ thống nước thải, nước thải, bùn và nước. MSS SP-108 xác định cụ thể các dịch vụ này là các ứng dụng điển hình.

Van cắm lệch tâm có thể được sử dụng để tiết lưu không?

Một số van cắm lệch tâm có thể được sử dụng cho dịch vụ tiết lưu hoặc điều khiển, nhưng chúng không được tự động coi là van điều khiển. Nhà sản xuất phải xác nhận tính phù hợp của van đối với nhiệm vụ kiểm soát-lưu lượng cần thiết, độ giảm áp suất, rủi ro xâm thực và tần suất hoạt động.

Những vật liệu ghế nào có sẵn?

Các tùy chọn phổ biến bao gồm EPDM và NBR, mặc dù các chất đàn hồi khác có thể có sẵn tùy thuộc vào ứng dụng. Sự lựa chọn chính xác phụ thuộc vào chất lỏng, nhiệt độ, áp suất và khả năng tương thích hóa học.

Những tiêu chuẩn nào bao gồm các van cắm lệch tâm cố định có khả năng đàn hồi?

Hai tiêu chuẩn quan trọng làAWWA C517VàMSS SP-108-2020. AWWA C517 tập trung vào van cắm lệch tâm bằng gang đúc-nồi{3}}có khả năng đàn hồi dành cho nước, nước thải và nước tái chế, trong khi MSS SP-108 bao gồm các van cắm lệch tâm bằng gang đúc có khả năng đàn hồi-trong các ứng dụng về nước, nước thải, nước thải và bùn thải.

Tôi nên cung cấp thông tin gì khi yêu cầu báo giá?

Tối thiểu, cung cấp kích thước van, định mức áp suất, môi trường, nhiệt độ vận hành, vật liệu thân, vật liệu mặt ngồi, kết nối cuối, tiêu chuẩn áp dụng và yêu cầu của bộ truyền động. Đối với dịch vụ xử lý nước thải hoặc bùn thải, cũng cung cấp hàm lượng chất rắn hoặc thông tin quy trình liên quan khác nếu có.
