EN 593 là tiêu chuẩn sản phẩm dành cho kim loại công nghiệpvan bướmđược phát triển bởi Ủy ban Tiêu chuẩn Châu Âu (CEN). Tên đầy đủ của nó là "Van công nghiệp - Van bướm kim loại". Nó chủ yếu được sử dụng để điều chỉnh các yêu cầu về thiết kế, vật liệu, thử nghiệm và đánh dấu của van bướm kim loại để đảm bảo tính an toàn và khả năng thay thế lẫn nhau của chúng trong hệ thống chất lỏng công nghiệp.
Tải xuống Bảng dữ liệu van cuối cùng EN 593 & Biểu đồ so sánh dòng EN 558 (PDF).
Thông số kỹ thuật van EN 593
| Thông số | Chi tiết kỹ thuật | Bình luận |
| Phạm vi kích thước danh nghĩa | DN 20 - DN 2000 | Kích thước lớn hơn có sẵn theo yêu cầu. |
| Áp suất danh nghĩa (PN) | PN 6, 10, 16, 25, 40, 63, 100 | Bao gồm các ứng dụng công nghiệp áp suất từ thấp đến{0}}cao. |
| Tiêu chuẩn thiết kế | EN 593 | Tiêu chuẩn cốt lõi của Châu Âu dành cho van bướm kim loại. |
| Mặt-đối-Mặt (FTF) | EN 558 (Dòng 13, 14, 20, 25, v.v.) | Dòng cụ thể phải được xác minh để cài đặt. |
| Kết nối mặt bích | EN 1092-1 (Thép) / EN 1092-2 (DI) | Tương thích với mặt bích được xếp hạng PN{0}}của Châu Âu. |
| Gắn mặt bích hàng đầu | ISO 5211 | Giao diện tiêu chuẩn cho bộ truyền động điện/khí nén. |
| Các loại niêm phong | Đàn hồi, kim loại, hiệu suất{0}}cao | Các tùy chọn để bịt kín-gắn mềm hoặc kim loại-với-kim loại. |
| Phương tiện làm việc | Nước, Nước thải, Dầu, Khí, Hóa chất | Thích hợp cho nhiều loại chất lỏng công nghiệp. |
EN 593 Vật liệu xây dựng
| Tên thành phần/bộ phận | EN Vật liệu tiêu chuẩn | Tương đương với ASTM (Tham khảo) |
| Thân hình | VI-GJS-400-15 (Sắt dẻo) | tiêu chuẩn A536 65-45-12 |
| GP240GH (Thép cacbon đúc) | WCB ASTM A216 | |
| 1.4408 (Thép không gỉ) | ASTM A351 CF8M | |
| Đĩa | VI-GJS-400-15 (Sơn phủ Epoxy/Niken) | Sắt dẻo (có tráng) |
| 1.4401 / 1.4408 (SS316) | ASTM A351 CF8M | |
| Nhôm đồng | ASTM B148 C95800 | |
| Ghế / Vòng đệm | EPDM / NBR / FKM (Viton) | Vật liệu niêm phong đàn hồi. |
| Thép không gỉ / Vệ tinh | Niêm phong kim loại-với-kim loại (Bù đắp nhiều{2}}kim loại). | |
| Trục / Thân | 1.4021 (Thép không gỉ 420) | ASTM A276 Loại 420 |
| 1.4401 (Thép không gỉ 316) | ASTM A276 Loại 316 |
Tính năng thiết kế & niêm phong
| Kiểu thiết kế | Tính năng niêm phong | Ứng dụng điển hình |
| Đồng Tâm (Centric) | Đường tâm đĩa trùng với trục; ghế đàn hồi. | -Xử lý nước áp suất thấp, HVAC, công nghiệp tổng hợp. |
| Bù đắp đôi | Trục được bù đắp từ cả đường tâm của ghế và đường ống. | Nhà máy nước, hóa chất,-áp suất trung bình-hiệu suất cao. |
| Bù đắp ba lần | Kết hợp hình dạng đệm kín hình nón để tạo ra lớp đệm kín-không ma sát. | Hơi nước, dầu khí có nhiệt độ-cao, áp suất-cực cao. |
| Tỷ lệ rò rỉ | Tỷ lệ A (EN 12266-1) | Chỗ ngồi đàn hồi{0}}(Không-rò rỉ/Bong bóng-chặt chẽ). |
| Tỷ lệ B/C/D (EN 12266-1) | Kim loại-ngồi (Có thể khóc nhẹ). |
Tham khảo loạt mặt{0}}đối với{1}}Mặt (EN 558)
| Loạt (FTF) | Kiểu kết nối | Sự miêu tả |
| Dòng 20 | Bánh quế / Lug | Chuỗi mẫu ngắn{0}}phổ biến nhất dành cho van bướm. |
| Dòng 13 | mặt bích đôi | Van bướm mặt bích kiểu-ngắn. |
| Dòng 14 | mặt bích đôi | Van bướm có mặt bích kiểu-dài. |
| Dòng 16 | mặt bích đôi | Dòng sản phẩm chuyên dụng dành cho các giao diện bơm công nghiệp cụ thể. |

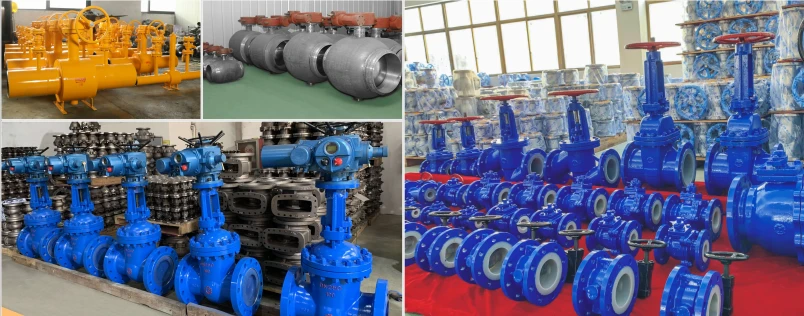

Nhà máy van GNEE
Cần nộp dự án khẩn cấp? Nhận báo giá kỹ thuật của bạn cho Van EN 593 trong vòng 2 giờ.
Câu hỏi thường gặp
Sự khác biệt giữa API 609 và EN 593 là gì?
Van API 609 sử dụng vật liệu bền như hợp kim C95800. Van BS EN 593 thường sử dụng sắt dẻo hoặc thép không gỉ. Biết được những khác biệt này sẽ giúp bạn chọn được loại van phù hợp cho hệ thống của mình.
Van bướm có cần mặt bích không?
Các bộ phận cần thiết để lắp đặt Van bướm
Ngay cả van kiểu wafer cũng yêu cầu 2 mặt bích. Chúng phải có cùng kích thước với van của bạn và có thể là mặt bích kiểu vòng một mảnh hoặc lỏng. Điều này sẽ cho phép đường ống xung quanh kết nối khít với van bướm. Hầu hết các van bướm không yêu cầu thêm miếng đệm.
Ba loại van bướm là gì?
3 loại van bướm khác nhau
Van bướm có nhiều thiết kế khác nhau phù hợp với các ứng dụng cụ thể dựa trên các yếu tố như phạm vi áp suất, loại kết nối và phương pháp truyền động. Các loại phổ biến nhất bao gồmkiểu wafer-, kiểu vấu-và van bướm lệch tâm.
