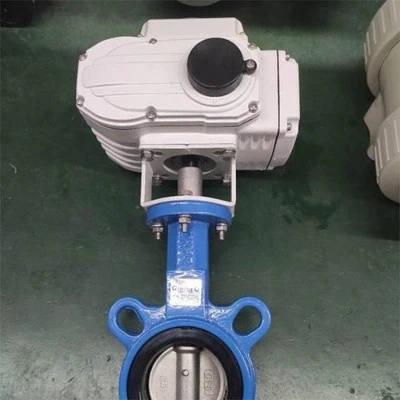

Van bướm đệm kín mềm điện là một loại van công nghiệp kết hợp bộ truyền động điện với cấu trúc đệm kín mềm. Nó sử dụng năng lượng điện để đạt được khả năng đóng mở nhanh chóng của phương tiện đường ống và điều chỉnh dòng chảy. Nó được sử dụng rộng rãi trong hệ thống cấp thoát nước trong các ngành công nghiệp như nhà máy nước, nhà máy điện, nhà máy thép, nhà máy giấy, hóa chất, chế biến thực phẩm.
Đặc điểm kết cấu
Thân van và phương thức kết nối
Đường kính danh nghĩa nằm trong khoảng từ DN50 đến DN2000, hỗ trợ các kết nối mặt bích hoặc wafer. Cấu trúc nhỏ gọn tiết kiệm không gian lắp đặt.
Vật liệu thân van bao gồm sắt dẻo, thép cacbon hoặc thép không gỉ để phù hợp với các điều kiện vận hành khác nhau.
Tấm đĩa và hệ thống niêm phong
Phốt mềm: Sử dụng các vật liệu đàn hồi như cao su nitrile (NBR, nhiệt độ áp dụng -40 độ ~ 90 độ), cao su fluoro (FKM, nhiệt độ áp dụng -20 độ ~ 200 độ) hoặc polytetrafluoroethylene (PTFE). Đạt được hiệu suất bịt kín tuyệt vời và độ rò rỉ thấp, nhưng khả năng chịu nhiệt độ bị hạn chế.
Cấu trúc lệch tâm kép: Thiết kế lệch tâm làm giảm ma sát giữa đĩa và mặt ngồi, kéo dài tuổi thọ sử dụng và mang lại chức năng bịt kín "siết chặt khi đóng".
Niêm phong hai chiều: Việc lắp đặt không bị hạn chế bởi hướng của luồng phương tiện và có thể được lắp đặt theo bất kỳ hướng nào.
Tấm bướm: Thiết kế hình tròn hoặc hình elip, xoay quanh trục thân van (0 độ -90 độ ) để điều khiển dòng chảy. Vật liệu chủ yếu là thép không gỉ hoặc phủ nylon, có khả năng chống ăn mòn và độ bền cao.
Phương pháp niêm phong:
Thiết bị truyền động điện
Được dẫn động bởi một động cơ, chuyển động quay được chuyển thành chuyển động tuyến tính hoặc quay của thân van thông qua bộ giảm tốc, dẫn động tấm bướm đóng mở.
Hỗ trợ loại bật/tắt (mở hoàn toàn/đóng hoàn toàn) và loại điều chỉnh (điều chỉnh vô cấp 0 độ -90 độ). Được trang bị mô-đun điều khiển, nó có thể nhận tín hiệu dòng điện 4-20mA hoặc tín hiệu điện áp 0-10V để điều khiển tự động từ xa.
Cấp độ bảo vệ lên tới IP67, phù hợp với môi trường khắc nghiệt.
Nguyên tắc làm việc
- Quá trình mở: Bộ truyền động điện nhận tín hiệu mở, điều khiển động cơ quay. Thông qua bộ giảm tốc, nó quay thân van và tấm bướm 90 độ, căn chỉnh tấm bướm song song với trục đường ống, cho phép môi trường chảy tự do.
- Quá trình đóng: Bộ truyền động điện nhận tín hiệu đóng, điều khiển động cơ quay theo hướng ngược lại, làm quay tấm bướm vuông góc với trục đường ống, chặn dòng chảy của môi trường.
- Điều chỉnh dòng chảy: Bộ truyền động điện điều chỉnh có thể điều khiển chính xác việc mở tấm bướm theo tín hiệu đầu vào, đạt được sự điều chỉnh vô cấp của dòng phương tiện.
Ưu điểm về hiệu suất
- Mở và đóng nhanh,-Hoạt động tiết kiệm nhân công: Có thể mở hoặc đóng hoàn toàn bằng cách xoay tấm bướm 90 độ, với mô-men xoắn vận hành thấp và phản hồi nhanh.
- Hiệu suất bịt kín tuyệt vời: Vật liệu bịt kín mềm có độ vừa vặn tốt và độ rò rỉ thấp, phù hợp với tiêu chuẩn GB/T13927-92.
- Cấu trúc nhỏ gọn, lắp đặt dễ dàng: Thân van nhỏ và nhẹ, tiết kiệm không gian lắp đặt; kết nối kẹp-trên mang lại khả năng bịt kín đáng tin cậy và bảo trì thuận tiện.
- Khả năng chống ăn mòn mạnh: Thân van có thể được làm bằng thép không gỉ hoặc phủ một lớp phủ chống ăn mòn-, thích hợp cho môi trường ăn mòn.
- Mức độ tự động hóa cao: Hỗ trợ điều khiển từ xa và vận hành tự động, đồng thời có thể tích hợp với DCS, PLC và các hệ thống điều khiển khác để đạt được khả năng quản lý thông minh.
- Công suất dòng chảy lớn: Tấm bướm sử dụng cấu trúc khung, có diện tích dòng chảy lớn và khả năng chống dòng chảy thấp, phù hợp với điều kiện dòng chảy cao.
Ứng dụng
- Công nghiệp xử lý nước: Được sử dụng để điều chỉnh và cắt dòng chảy trong đường ống xử lý nước thải và cấp nước, chẳng hạn như cửa ra của trạm bơm và kiểm soát nhánh đường ống.
- Công nghiệp điện: Được sử dụng để điều chỉnh dòng chảy trong đường ống cấp nước và hơi nước của nồi hơi, chẳng hạn như hệ thống rẽ nhánh tuabin và ống thoát nước nóng.
- Công nghiệp hóa dầu: Được sử dụng để kiểm soát chính xác các phương tiện như dầu thô và nguyên liệu hóa học, chẳng hạn như cấp liệu cho lò phản ứng và chuyển hướng sản phẩm.
- Công nghiệp luyện kim: Thích hợp cho các đường ống vận chuyển môi trường có nhiệt độ-cao (chẳng hạn như khí lò cao và khí chuyển đổi), chẳng hạn như hệ thống loại bỏ bụi và đường ống thu hồi khí.
- Các ngành công nghiệp khác: Được sử dụng rộng rãi trong dệt may, sản xuất giấy, thực phẩm, dược phẩm, đóng tàu, công nghiệp nhẹ, bảo vệ môi trường và các lĩnh vực khác để đáp ứng nhu cầu kiểm soát chất lỏng trong các điều kiện hoạt động khác nhau.
