AWWA C517 là tiêu chuẩn thiết kế và hiệu suất dành cho gangvan cắm lệch tâmvới ghế ngồi đàn hồi được phát triển bởi Hiệp hội Nước Hoa Kỳ (AWWA). Nó có thể áp dụng cho các hệ thống nước, nước thải và nước tái chế có kích thước từ 3 inch đến 72 inch và chỉ định các yêu cầu cốt lõi đối với vật liệu van, xếp hạng áp suất, phương pháp kết nối và điều kiện vận hành.
Yêu cầu gửi kỹ thuật: Tải xuống Tài liệu & Thông số kỹ thuật AWWA C517 của chúng tôi ngay hôm nay.
Bảng dữ liệu
Thông số kỹ thuật AWWA C517
| Thông số | Chi tiết kỹ thuật | Bình luận |
| Phạm vi kích thước | 3" đến 72" (DN80 - DN1800) | Kích thước lớn hơn có sẵn theo yêu cầu. |
| Tiêu chuẩn thiết kế | AWWA C517 | Tiêu chuẩn dành cho van cắm lệch tâm-có khả năng đàn hồi. |
| Đánh giá áp suất | 150psi, 175psi, 250psi | Tùy thuộc vào kích thước và yêu cầu ứng dụng. |
| Kết nối cuối | Mặt bích (ASME B16.1), MJ (AWWA C111) | Các đầu có mặt bích, khớp cơ khí hoặc có rãnh. |
| Mặt-đối-Mặt | Theo AWWA C517 | Tuân thủ các kích thước-tiêu chuẩn của ngành. |
| Kiểm tra vỏ thủy tĩnh | 2 x Áp suất làm việc | Đảm bảo tính toàn vẹn cấu trúc của thân van. |
| Kiểm tra ghế đàn hồi | 1 x Áp suất làm việc | Đảm bảo tắt "Bong bóng{0}}Chặt"-. |
| Phương tiện áp dụng | Nước thải, bùn, sạn, nước thô | Lý tưởng cho chất lỏng có chứa chất rắn hoặc sợi. |
AWWA C517 Vật liệu xây dựng
| Thành phần | Tùy chọn vật liệu | Tiêu chuẩn tham khảo |
| Thân hình | Sắt dễ uốn / gang | ASTM A536 / ASTM A126 CL. B |
| lõi cắm | Sắt dễ uốn | Lõi ASTM A536 |
| Cắm đóng gói | NBR (Buna-N), EPDM, Cao su tổng hợp | Được lựa chọn dựa trên khả năng tương thích hóa học. |
| Ghế ngồi cơ thể | Hàn 90% Niken nguyên chất | Được phủ để chống ăn mòn/mài mòn vượt trội. |
| Vòng bi | Thép không gỉ 316 / SS thiêu kết | Được bôi trơn vĩnh viễn, chống mài mòn-. |
| Đóng gói trục | NBR V-Loại đóng gói | Tự-điều chỉnh hoặc điều chỉnh dưới áp lực. |
| trục | Thép không gỉ / Sắt dễ uốn | ASTM A276 Loại 304/316 |
| Chốt | Kẽm-Thép mạ / Thép không gỉ | ASTM A307 / A193 B8 |
| Sơn phủ nội thất | Epoxy ngoại quan kết hợp (FBE) | Tuân thủ AWWA C550. |
Các ứng dụng của Van cắm AWWA C517
Ứng dụng chính: Nước thải
Cách ly nước thải thô
Xử lý bùn
Buồng chứa sạn
Đường cặn bã & dầu mỡ
Nước thành phố & Nước thô
Lượng nước thô
Trạm bơm xả
Lọc rửa ngược
Bùn công nghiệp & khai thác mỏ
Bùn khai thác
Bột giấy & Giấy
Hệ thống FGD
Nước làm mát
Kiểm soát nước mưa và lũ lụt
Bơm nước mưa
Thiết bị chặn cống

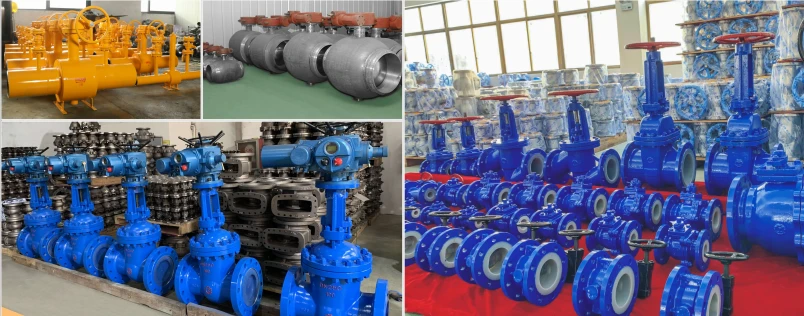

Nhà máy sản xuất van cắm GNEE AWWA
Cách ly nước thải đáng tin cậy – Van AWWA C517 3" đến 72" sẵn sàng cho dự án của bạn.
Câu hỏi thường gặp
Sự khác biệt giữa van cắm lệch tâm và không lệch tâm là gì?
Thiết kế phích cắm:Van cắm tiêu chuẩn sử dụng phích cắm trung tâm, trong khi van cắm lệch tâm sử dụng phích cắm lệch tâm hoặc lệch tâm. Chống mài mòn: Thiết kế lệch tâm giúp giảm mài mòn và ma sát so với van cắm tiêu chuẩn. Kiểm soát dòng chảy: Van cắm lệch tâm giúp kiểm soát dòng chảy mượt mà hơn và hiệu suất điều tiết tốt hơn.
Sự khác biệt giữa van cắm lệch tâm và van bi là gì?
Van cắm lệch tâm có một bộ phận hạn chế dòng chảy, hình nút-có hình dạng nút chặn, quay theo hướng lệch tâm và van bi điều chỉnh dòng chảy của chất lỏng hoặc khí bằng cách sử dụng một quả bóng có lỗ khoan.
Lập dị có nghĩa là gì trong van?
Van cắm lệch tâm là một loại van điều khiển quay được thiết kế với phích cắm lệch tâm hoặc lệch tâm - thiết kế lệch tâm có nghĩa làphích cắm quay lệch-ở giữa. Thiết kế độc đáo mang lại một số ưu điểm, bao gồm khả năng bịt kín được cải thiện và giảm hao mòn trên các bộ phận van.
