Sự khác biệt lớn nhất giữa van bi loại V{0}}và van bi hoàn toàn{1}nổ nằm ở chức năng của chúng. Van bi loại V-được thiết kế để điều chỉnh và xử lý dòng chảy chính xác trong môi trường phức tạp, đồng thời có khả năng cắt và điều chỉnh; mặt khác, van bi có lỗ khoan hoàn toàn tập trung vào việc đạt được dòng chảy hoàn toàn và đóng-chất lỏng nhanh chóng, đồng thời có đặc điểm là khả năng cản dòng chảy thấp và chức năng chặn.
A van bi loại V{0}}là một van điều tiết có khía hình chữ V{0}}trên quả bóng của nó. Bằng cách xoay quả bóng, khu vực mở được thay đổi, đạt được khả năng kiểm soát dòng chảy liên tục và chính xác. Nó đặc biệt thích hợp cho các ứng dụng yêu cầu tỷ lệ bàn xoay cao (lên tới 100:1 đến 300:1). Ngoài việc điều chỉnh dòng chảy, khía hình chữ V{8}}của nó còn loại bỏ các tạp chất như sợi và hạt khi đóng lại, ngăn ngừa tắc nghẽn. Nó phù hợp với môi trường chứa bùn hoặc các hạt rắn nhỏ.
A -van bi có lỗ khoan đầy đủlà một-van tắt. Đường kính lỗ xuyên qua-của quả bóng về cơ bản giống với đường kính bên trong của ống. Ở trạng thái mở hoàn toàn, chất lỏng chảy qua hầu như không bị cản trở, giảm thiểu tổn thất áp suất. Nó chủ yếu được sử dụng trong các ứng dụng đòi hỏi tốc độ dòng chảy cao hoặc cho các hoạt động làm sạch đường ống.
Tải xuống miễn phí: Ma trận so sánh và thông số kỹ thuật của van bi lỗ khoan đầy đủ và cổng V- (PDF).
So sánh chức năng & thiết kế
| Mục so sánh | V-Van bi cổng | Van bi đầy đủ |
| Chức năng chính | Điều tiết/Kiểm soátlưu lượng/áp suất | Tắt-/Mở(Sự cách ly) |
| Hình dạng quả bóng | Quả bóng có khía hình chữ V{0}}(V-Notch) | Bóng có lỗ tròn giống hệt ống ID |
| Thiết kế đường dẫn dòng chảy | Giảm lỗ khoan; con đường không{0}}đi thẳng | Hoàn toàn thẳng thắn-Thông qua; ID ống lỗ = |
| Khả năng cắt | Xuất sắc(Kéo cắt xuyên qua sợi) | Không có (Không có thiết kế cắt ở cạnh) |
| Trạng thái mở | Thường được giữ ở các lỗ mở một phần để kiểm soát | Thường mở hoàn toàn hoặc đóng hoàn toàn |
Thông số kỹ thuật & hiệu suất
| Danh mục tham số | V-Van bi cổng | Van bi đầy đủ |
| Công suất dòng chảy (Cv/Kv) | Tương đối thấp hơn (Bị hạn chế bởi khía V{0}}) | Tối đa(Hệ số dòng chảy gần bằng 0) |
| Đặc tính dòng chảy | Tỷ lệ phần trăm bằng nhauhoặc tuyến tính | Mở nhanh |
| Khả năng phạm vi | Cao(Thường là 100:1 hoặc cao hơn) | Rất thấp (Không phù hợp với quy định) |
| Giảm áp suất (ΔP) | Có ý nghĩa(Được tạo trong quá trình kiểm soát) | không đáng kể(Gần{0}}mất mát bằng 0 khi mở hoàn toàn) |
| Lớp rò rỉ | Thông thường loại IV hoặc VI | Tiêu biểuLớp VI (Bong bóng{0}}chặt chẽ) |
| Kích hoạt | Thường được trang bị mộtđịnh vị | Thường được trang bị bộ truyền động Bật/Tắt |
So sánh ứng dụng và phương tiện
| Mục | V-Van bi cổng | Van bi đầy đủ |
| Phương tiện áp dụng | Chất lỏng nhớt, bột giấy, sợi, bùn | Làm sạch chất lỏng, khí, đường ống-đường dài |
| Khả năng heo con | Không được hỗ trợ (Đường dẫn luồng bị hạn chế) | Được hỗ trợ(Lợn có thể đi qua mà không bị cản trở) |
| Không gian lắp đặt | Nhỏ gọn; lý tưởng cho các vòng lặp tự động hóa | Cơ thể lớn hơn; dùng để tắt-đường dây chính |
| Các ngành công nghiệp tiêu biểu | Giấy/Bột giấy, Sợi hóa học, Dược phẩm | Đường ống dẫn dầu khí, nước đô thị |
| Trị giá | Cao hơn (Do gia công V{0}}có độ chính xác) | Thấp đến Trung bình (Phụ thuộc vào kích thước/chất liệu) |
Tóm tắt so sánh kỹ thuật (Đơn giản hóa)
| Loại | V-Van bi cổng | Van bi đầy đủ |
| Chức năng chính | Điều chế / Kiểm soát | Dịch vụ bật/tắt (Cách ly) |
| Đặc tính dòng chảy | Tỷ lệ phần trăm bằng nhau | Mở nhanh |
| Giảm áp suất (ΔP) | Đáng kể (Được tạo bởi kiểm soát) | Tối thiểu (Gần số không) |
| Công suất dòng chảy (Cv) | Vừa phải | Tối đa (Công suất ống đầy đủ) |
| Khả năng cắt | Tuyệt vời (Cắt qua sợi) | Không có |
| Khả năng heo con | KHÔNG | Đúng |
| Khả năng phạm vi | Cao (100:1+) | Thấp/Không áp dụng |

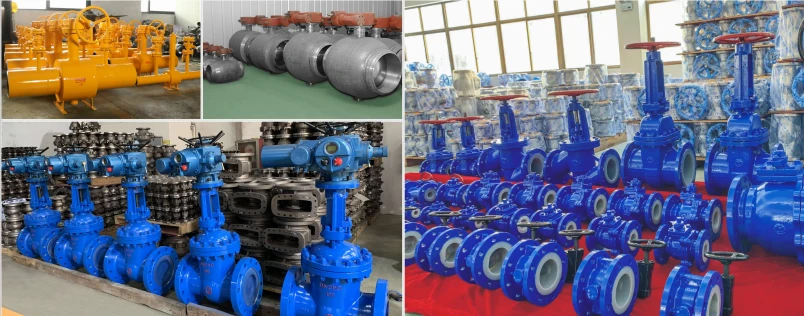

Nhà máy van GNEE
Dù bạn cần V-Độ chính xác của cổng hay Dung lượng lỗ khoan đầy đủ-Hãy gửi thông số kỹ thuật của bạn để được báo giá chuyên nghiệp trong vòng 1 giờ.
Câu hỏi thường gặp
Van bi chữ V hoạt động như thế nào?
Khi quả bóng quay trong thân van, rãnh chữ V{0}}sẽ thẳng hàng với đường dẫn dòng chảy, cho phép kiểm soát chính xác tốc độ dòng chảy. Thiết kế rãnh chữ V{1}}cung cấp đặc tính dòng tuyến tính, nghĩa là tốc độ dòng tỷ lệ thuận với góc quay của quả bóng.
Van bi đầy đủ là gì?
Đôi khi được gọi là "lỗ khoan đầy đủ", van bi cổng đầy đủ làmột thiết kế van đặc biệt cho phép dòng chảy không bị hạn chế khi mở van. Van cổng đầy đủ có thân lớn hơn van tiêu chuẩn. Phần thân lớn hơn này chứa một quả bóng lớn hơn và lỗ mở lớn hơn bên trong.
