A van điều khiểnlà yếu tố điều khiển cuối cùng trong hệ thống tự động hóa công nghiệp. Nó liên tục điều chỉnh độ mở của van dựa trên tín hiệu của bộ điều khiển (chẳng hạn như 4-20mA) để đạt được khả năng kiểm soát chính xác các biến số như tốc độ dòng chảy, áp suất và nhiệt độ. Nó thường được sử dụng trong các mạch điều khiển vòng kín.
A van cổngmặt khác, là một van đóng-chỉ có thể mở hoàn toàn hoặc đóng hoàn toàn. Nó không có khả năng điều tiết và chủ yếu được sử dụng để cách ly đường ống và cắt dòng phương tiện trong quá trình bảo trì.
Cô lập hay điều chế? Tìm chiến lược van tốt nhất cho đường ống-áp suất cao của bạn.
Bảng so sánh: Van điều khiển và Van cổng
| Tính năng/Thông số | Van điều khiển (Van điều tiết) | Van cổng (Van cách ly) |
| Chức năng cốt lõi | Quy định & Kiểm soát: Thay đổi chính xác lưu lượng, áp suất, nhiệt độ, v.v. | Cách ly và tắt-: Được sử dụng như một công tắc, mở hoàn toàn hoặc đóng hoàn toàn. |
| Phương pháp hành động | Điều chế liên tục: Phích cắm có thể ở bất kỳ vị trí nào trong khoảng 0–100%. | Hành động bật/tắt: Thường ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. |
| Khả năng điều tiết | Xuất sắc: Tính năng đặc điểm dòng chảy cụ thể (Tuyến tính, Tỷ lệ phần trăm bằng nhau). | Nghèo: Bị cấm tiết lưu; trạng thái-mở một nửa dẫn đến rung động và hư hỏng. |
| Giảm áp suất (
ΔPΔP ) |
Lớn: Tạo ra sự sụt giảm áp suất thông qua việc điều tiết để đạt được mục tiêu kiểm soát. | Tối thiểu: Luồng-đi thẳng khi mở hoàn toàn; sức cản dòng chảy gần bằng không. |
| Phương pháp kích hoạt | Tự động: Thường được trang bị bộ truyền động bằng khí nén, điện hoặc thủy lực. | Hướng dẫn sử dụng / Điện: Chủ yếu vận hành bằng tay quay; van lớn sử dụng động cơ. |
| Tốc độ phản hồi | Nhanh: Bộ truyền động phản ứng nhanh với các tín hiệu điều khiển. | Chậm: Cần quay tay quay nhiều lần; quá trình đóng/mở diễn ra từ từ. |
| Hướng dòng chảy | Một chiều: Thường có hướng vào/ra theo yêu cầu cố định. | hai chiều: Thông thường có thể được lắp đặt theo một trong hai hướng mà không ảnh hưởng đến vòng đệm. |
| Lớp niêm phong | Đã chấm điểm: Cho phép theo dõi rò rỉ bên trong (ví dụ: ANSI Loại IV/VI). | Niêm phong chặt chẽ: Thường yêu cầu tắt bong bóng-chặt,-có tính toàn vẹn-cao. |
| Tần suất bảo trì | Cao: Cần hiệu chuẩn thường xuyên do hoạt động và xói mòn thường xuyên. | Thấp: Ít thao tác có nghĩa là bề mặt bịt kín có tuổi thọ cao. |
| Mặt-đối-Mặt mờ. | Dài hơn: Do sự phức tạp của bộ truyền động và thiết kế thân máy. | Ngắn hơn: Thân van phẳng; thích hợp cho bố trí đường ống nhỏ gọn. |
| Chi phí sản xuất | Đắt: Bao gồm các bộ định vị, cảm biến và cơ cấu chấp hành phức tạp. | Tiết kiệm: Cấu trúc đơn giản; về mặt chi phí-hiệu quả đối với đường kính lớn. |
| Ứng dụng điển hình | Kiểm soát quá trình hóa học, trao đổi nhiệt, ổn định đầu ra bơm. | Trang trại xe tăng, bảo trì đường ống-đường dài, công tắc hệ thống cứu hỏa. |

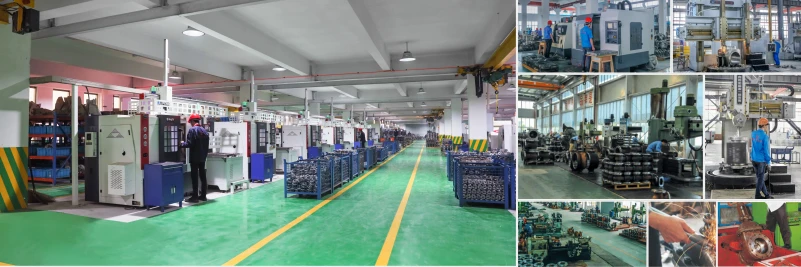

Xưởng van GNEE
Câu hỏi thường gặp
Nhược điểm của van điều khiển là gì?
Lớp đệm kín thân cây có thể bị rò rỉ. Thiết bị truyền động bằng khí nén hoặc điện có thể bị hỏng. Bộ định vị có thể mất hiệu chuẩn và khiến quá trình mất kiểm soát. Mặc bình thường, đạp xe nhiều, lắp đặt kém.
Bạn có thể kiểm soát dòng chảy bằng van cổng không?
Van cổng có hiệu quả trong các ứng dụng mà bạn cần dòng chảy tự do hoặc không có dòng chảy.Thiết kế của chúng không phù hợp để kiểm soát tốt dòng chảy. Chúng được sử dụng trong các tình huống mà van sẽ vẫn ở vị trí mở hoàn toàn hoặc đóng hoàn toàn trong suốt thời gian hoạt động của nó.
Hai loại van cổng phổ biến là gì?
Có một số loại van cổng khác nhau cho bạn lựa chọn. Hai loại chính làsong song vs van hình nêm. Van song song sử dụng một cổng phẳng giữa hai ghế song song để tạo độ kín.
