Van điều tiếtđược sử dụng để điều chỉnh linh hoạt tốc độ dòng chảy, áp suất hoặc nhiệt độ của môi trường nhằm đạt được khả năng kiểm soát quá trình;van giảm ápmặt khác, được sử dụng đặc biệt để bảo vệ quá áp hệ thống, giải phóng áp suất một cách thụ động để đảm bảo an toàn cho thiết bị.
Định vị chức năng
A van điều tiếtlà một cơ cấu chấp hành trong hệ thống điều khiển quá trình. Bằng cách nhận tín hiệu từ bộ điều khiển (ví dụ: 4-20mA), nó chủ động điều chỉnh độ mở van để kiểm soát chính xác các thông số quy trình như tốc độ dòng chảy, áp suất và nhiệt độ của môi trường, đảm bảo sản xuất ổn định và hiệu quả. Nó thường được tìm thấy trong các hệ thống tự động trong các ngành công nghiệp hóa chất, năng lượng và dược phẩm.
A van giảm áplà thiết bị bảo vệ an toàn. Thường đóng, nó chỉ tự động mở để giải phóng áp suất khi áp suất hệ thống vượt quá giá trị đã đặt. Nó đóng lại sau khi áp suất trở lại bình thường, ngăn ngừa hư hỏng thiết bị do quá áp. Nó là một van phản ứng thụ động.
Phương pháp điều khiển và logic vận hành
Sự vận hành của mộtvan điều tiếtđược điều khiển bởi tín hiệu bên ngoài, cho phép điều chỉnh mở liên tục và chính xác. Ví dụ bao gồm van màng khí nén và van điều chỉnh điện, nhấn mạnh tốc độ phản ứng và độ chính xác điều khiển.
Van giảm ápđóng mở tự động dựa trên sự thay đổi áp suất bên trong, không cần điều khiển từ bên ngoài. Mức độ mở của chúng thường tỷ lệ thuận với mức quá áp (giảm áp theo tỷ lệ) hoặc chúng mở nhanh và hoàn toàn sau khi đạt đến giá trị cài đặt (loại giảm an toàn), nhấn mạnh độ tin cậy và tốc độ vận hành.
Tìm nguồn cung ứng Van cho dự án của bạn?Nhận báo giá trực tiếp tại nhà máy-cho van điều tiết và van giảm áp ngay bây giờ.
Bảng so sánh: van điều tiết và van giảm áp
| Tính năng/Khía cạnh | Van điều tiết | Van cứu trợ |
| Chức năng chính | Kiểm soát quá trình. Điều chỉnh áp suất, nhiệt độ, mức hoặc lưu lượng bằng cách thay đổi tốc độ dòng chảy. | Bảo vệ an toàn. Giải phóng phương tiện khi áp suất hệ thống vượt quá giá trị đặt trước để tránh hư hỏng thiết bị. |
| Đặc điểm hoạt động | Điều chế liên tục. Phích cắm luôn ở bất kỳ vị trí nào trong khoảng 0–100% (điều tiết) dựa trên tín hiệu. | Mở theo tỷ lệ hoặc mở nhanh. Mở ở áp suất cài đặt và đóng lại khi áp suất trở về mức an toàn. |
| Phương pháp kích hoạt | Nguồn điện bên ngoài. Thường được điều khiển bởi bộ truyền động khí nén, điện hoặc thủy lực. | Tự-Được kích hoạt (Được hỗ trợ bằng phương tiện truyền thông). Dựa vào áp lực truyền thông để khắc phục lực lò xo bên trong. |
| Tích hợp hệ thống điều khiển | Đã đóng-Điều khiển vòng lặp. Yêu cầu cảm biến (máy phát) và bộ điều khiển (PLC/DCS). | Hoạt động độc lập. Phản ứng thụ động; không yêu cầu tín hiệu bên ngoài hoặc vòng điều khiển. |
| Tần số hoạt động | Cực kỳ cao. Liên tục điều chỉnh vi mô trong quá trình vận hành hệ thống. | Cực thấp. Chỉ hoạt động trong điều kiện bất thường hoặc các sự kiện quá áp. |
| Tiêu chuẩn niêm phong | Phân loại theo lớp. Cho phép rò rỉ dấu vết (ví dụ: ANSI Loại IV/VI). | Cực kỳ nghiêm ngặt. Phải duy trì mức độ rò rỉ gần như{1}}bằng 0 cho đến khi đạt đến áp suất đã đặt. |
| Giảm áp suất | Có ý nghĩa. Tạo ra sự sụt giảm áp suất thông qua việc điều tiết để đạt được sự điều tiết. | Tối thiểu. Vẫn đóng cửa trong quá trình hoạt động bình thường; không gây giảm áp suất cho đến khi nó mở ra. |
| Vị trí lắp đặt | Được cài đặt trong đường dẫn dòng lõi của đường ống xử lý. | Được lắp đặt trên các bình chịu áp lực, đầu ra của máy bơm hoặc các nút dễ bị quá áp. |
| Tốc độ phản hồi | Phụ thuộc vào bộ truyền động và bộ định vị (thường là giây). | Cực nhanh. Phản ứng cơ học; hành động tức thời để bảo vệ hệ thống. |
| Ứng dụng điển hình | Kiểm soát dòng hóa chất, điều chỉnh nhiệt độ trao đổi nhiệt, giảm áp suất dầu khí. | Xả an toàn nồi hơi, bỏ qua hệ thống thủy lực, bảo vệ hơi thở bể chứa. |

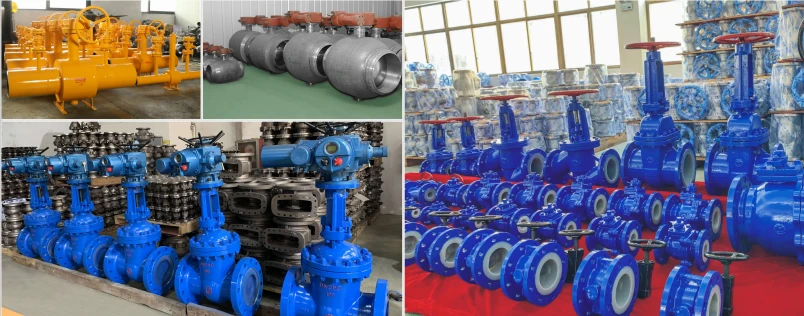

Xưởng van GNEE
Câu hỏi thường gặp
Hai loại van cứu trợ là gì?
Có hai loại van xả cơ bản thường thấy trong hệ thống thủy lực:diễn xuất trực tiếp và điều hành thí điểm. Việc chọn đúng có thể ngăn chặn sự cố và giúp hệ thống của bạn chạy tốt hơn.
Van điều chỉnh dùng để làm gì?
Ứng dụng phổ biến nhất của van điều tiết là dùng chogiảm áp suất xuôi dòng của Hơi nước, Nước, cũng như các chất lỏng và khí khác đang chảy qua đường ống hoặc hệ thống.
Van điều tiết điện là bộ truyền động cốt lõi trong hệ thống điều khiển tự động hóa công nghiệp, được lắp ráp chính xác từ bộ truyền động điện và thân van. Được thúc đẩy bởi năng lượng điện, chúng liên tục điều chỉnh độ mở van, kiểm soát chính xác các thông số chính như tốc độ dòng chảy, nhiệt độ và áp suất của phương tiện đường ống. Chúng được sử dụng rộng rãi trong các ngành công nghiệp hóa dầu, điện, luyện kim và bảo vệ môi trường.
