Van bi thích hợp để bật/tắt nhanh chóng với khả năng cản dòng chảy thấp; van cổng thích hợp cho việc điều tiết dòng chảy nhưng có điện trở cao hơn.
Van biđạt được khả năng chuyển đổi bật/tắt bằng cách xoay một quả bóng 90 độ, giúp vận hành nhanh chóng và dễ dàng, khiến chúng phù hợp với các tình huống yêu cầu vận hành thường xuyên hoặc tắt-khẩn cấp, chẳng hạn như đường ống dẫn khí đốt và dầu. Khi mở hoàn toàn, hầu như không có lực cản dòng chảy nên không gây tổn thất áp suất.
Van cầuđiều khiển việc bật/tắt bằng chuyển động lên-và-xuống của đĩa van. Vận hành chậm hơn và hành trình dài hơn, nhưng nó cho phép điều chỉnh dòng chảy chính xác và thường được sử dụng trong các hệ thống yêu cầu dòng chảy được kiểm soát, chẳng hạn như đường ống dẫn hơi nước và nước nóng.
Hệ thống áp suất cao-Chọn van bi, áp suất thấp-Sử dụng van cầu?Kỹ sư giúp tính toán tiết kiệm chi phí!
So sánh các thông số kỹ thuật cốt lõi
| tham số | Van bi | Van cầu |
| Chuyển động đóng/mở | một phần tư{0}}lượt(Xoay 90 độ) | tuyến tính(Thân cây di chuyển lên xuống) |
| Hình dạng đường dẫn dòng chảy | Xuyên suốt (Toàn bộ hoặc Giảm lỗ) | Đường dẫn dòng chảy hình chữ S(Quanh co) |
| Khả năng chống dòng chảy (Giá trị Cv) | Tối thiểu(Kháng cự gần như bằng 0) | Rất cao(Giảm áp suất đáng kể) |
| Điều tiết/Quy định | Kém (Thường chỉ dành cho Bật/Tắt) | Xuất sắc(Kiểm soát lưu lượng/áp suất chính xác) |
| Tốc độ vận hành | Nhanh(Lý tưởng để tắt-khẩn cấp) | Chậm(Ngăn ngừa búa nước) |
| Hướng dòng chảy | Thường xuyênhai chiều | Một chiều(Tiêu chuẩn: Trong-dưới-đĩa) |
| Niêm phong mặc | Hải cẩu giữ liên lạc; dễ bị ma sát | Đĩa nhấc khỏi ghế;độ mòn thấp trên ghế |
Hạng mục kết cấu & thiết kế
| Loại | Các loại phụ{0}}của van bi | Các loại phụ{0}}van cầu |
| Thiết kế kết cấu | Nổi, gắn trục, quỹ đạo | Đường thẳng-xuyên qua, Kiểu góc, Kiểu chữ Y{1}} |
| Loại niêm phong | Ghế mềm (PTFE/PEEK), Kim loại-đến-Kim loại | Con dấu hình nón, Con dấu phẳng, Con dấu ống thổi |
| Kiểu kết nối | Mặt bích, ren, hàn, wafer | Mặt bích, ren, hàn |
| Tính năng đặc biệt | V-Van bi cổng(Để điều tiết) | Van kim(Điều khiển chính xác lỗ khoan nhỏ) |
So sánh hiệu suất và độ tin cậy
| tham số | Van bi | Van cầu |
| Độ tin cậy niêm phong | Cực cao (Bong bóng{0}}chặt chẽ với ghế mềm) | Cao (Niêm phong nén cưỡng bức) |
| Hoạt động áp lực cao | Van trục xử lý tốt mô-men xoắn cao | Lỗ khoan lớn/áp suất cao đòi hỏi mô-men xoắn cao |
| Nhiệt độ cao | Bị giới hạn bởi ghế mềm; ghế kim loại đắt tiền | Tự nhiên thích hợp với nhiệt độ cao |
| Tự-làm sạch | Xoay bóng lau sạch tiền gửi | Sâu răng có xu hướng tích tụ trầm tích |
| BẢO TRÌ | Khó sửa chữa trực tuyến hơn; thường xuyên thay thế | Dễ dàng bảo trì hơn(Ghế có thể được nối lại) |
Ứng dụng điển hình
| Kịch bản | Van đề xuất | Lý do |
| Đường ống truyền tải | Van bi | Giảm áp suất thấp; cho phép chăn lợn. |
| Hệ thống hơi nước/nồi hơi | Van cầu | Chịu được nhiệt độ-cao; cần điều chỉnh lưu lượng. |
| Hoạt động thường xuyên | Van bi | Hoạt động nhanh chóng và dễ dàng. |
| Độ khác biệt cao Áp lực | Van cầu | Cấu trúc ổn định; chống xói mòn/rung động tốt hơn. |
| Hệ thống chân không | Van bi | Hiệu suất bịt kín tốt hơn để đảm bảo độ kín-không khí. |
| Cấp nước áp suất thấp | Van bi | Giảm thiểu tiêu thụ năng lượng của máy bơm. |

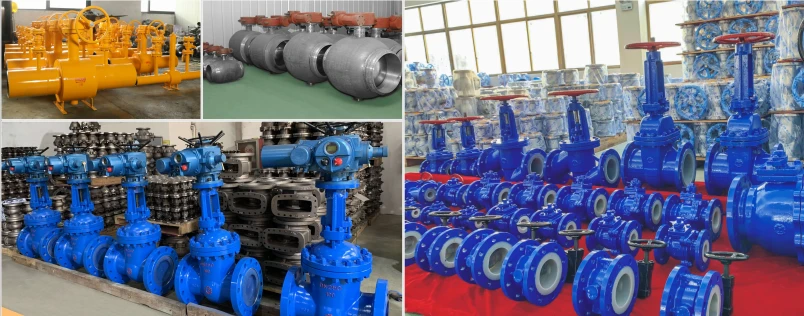

Nhà máy sản xuất van bi và van cầu GNEE
Câu hỏi thường gặp
Nhược điểm của van cầu là gì?
Một số nhược điểm mà các kỹ sư phải xem xét khi chỉ định van cầu làyêu cầu-đa hướng,-giảm áp suất cao và trọng lượng nặng. Yêu cầu một chiều của van cầu có nghĩa là chúng chỉ có thể khởi động, dừng và điều chỉnh dòng chất lỏng theo một hướng.
Van cầu có đắt hơn van bi không?
Van bi có xu hướng đắt hơn các loại van khác như van cổng hoặc van cầu. Chi phí thường được quy cho độ phức tạp trong thiết kế và vật liệu được sử dụng để xây dựng chúng.
Điều gì xảy ra nếu bạn lắp ngược van cầu?
Hướng dòng chảy của van cầu rất quan trọng vì nó đảm bảo độ kín thích hợp, giảm mài mòn và duy trì hoạt động an toàn. Lắp đặt ngược van cầucó thể gây rò rỉ, giảm áp suất cao hơn hoặc thậm chí là hỏng hóc nguy hiểm trong hệ thống-áp suất cao và nhiệt độ-cao.
