Van bi và van cổng là hai loại van đường ống phổ biến, khác nhau chủ yếu về nguyên lý làm việc, tốc độ đóng mở, hiệu suất bịt kín và các tình huống áp dụng.
Van bikiểm soát dòng chất lỏng bằng cách xoay một quả bóng đục lỗ; chỉ cần xoay 90 độ là đủ để mở và đóng, giúp thao tác nhanh chóng và dễ dàng. Chúng có khả năng kháng chất lỏng cực thấp (gần như bằng 0) và ở trạng thái mở hoàn toàn, dòng chảy gần như thẳng, khiến chúng phù hợp với các ứng dụng yêu cầu đóng mở nhanh hoặc điều khiển tự động. Hiệu suất bịt kín tuyệt vời của chúng, đặc biệt là dưới áp suất cao, khiến chúng được sử dụng rộng rãi trong các hệ thống có yêu cầu bịt kín cao, chẳng hạn như các hệ thống trong ngành công nghiệp dầu mỏ, khí tự nhiên và hóa chất.
Van cổngmặt khác, dựa vào chuyển động thẳng đứng của cổng để cắt hoặc cho phép luồng phương tiện truyền thông. Quá trình đóng và mở dài hơn và chậm hơn nhưng thiết kế đường thẳng-của chúng dẫn đến khả năng cản chất lỏng thấp, khiến chúng phù hợp với các ứng dụng yêu cầu hoạt động đóng-mở hoàn toàn hoặc-đóng hoàn toàn kéo dài.
Mặc dù hiệu suất bịt kín của chúng yếu hơn một chút so với van bi và dễ bị rò rỉ nhẹ sau khi đóng mở thường xuyên, nhưng cấu trúc đơn giản và chi phí thấp hơn khiến chúng thường được sử dụng trong các hệ thống đường ống-đường kính lớn, tần số-thấp như xử lý nước, hơi nước và cấp thoát nước.
Van bi có thể đóng mở chỉ trong 90 giây, trong khi van cổng phải mất 3 phút?Bạn nên chọn dự án nào có đường kính-lớn?
Bảng so sánh các chức năng và tính năng cốt lõi
| tham số | Van bi | Van cổng |
| Chức năng chính | Bật/Tắt (Tắt{0}}tắt) | Bật/Tắt (Chỉ-tắt) |
| Loại hoạt động | một phần tư{0}}quay (90 độ ) | Nhiều vòng quay (Tuyến tính) |
| Kháng dòng chảy | Tối thiểu(Gần số 0 trong lỗ khoan đầy đủ) | Rất thấp |
| Hiệu suất niêm phong | Tuyệt vời (Ghế mềm) | Tốt |
| Tốc độ vận hành | Rất nhanh | Chậm (Cần nhiều lượt) |
| Khả năng điều tiết | Kém (Nguy cơ xói mòn) | Cực kỳ kém (Không sử dụng) |
| Không gian lắp đặt | Chiều dài ngắn; cần giải phóng mặt bằng xử lý | Cấu hình dọc cao (Thân tăng) |
| Phạm vi kích thước | Chủ yếu là nhỏ đến trung bình | Tất cả các kích cỡ |
So sánh thông số kỹ thuật
| tham số | Van bi | Van cổng |
| Đánh giá áp suất | Cao (Lên đến lớp 2500) | Cao (Lên đến lớp 2500+) |
| Phạm vi nhiệt độ | Giới hạn bởi chỗ ngồi (Mềm < 200 độ) | Rất cao(Kim loại-đến-Kim loại) |
| Cuộc sống phục vụ | Dài (Tự{0}}làm sạch) | Trung bình (Ma sát ghế) |
| Độ sạch trung bình | Thích hợp cho các hạt/bùn | Chỉ làm sạch phương tiện |
| Chi phí tương đối | Trung bình (Đắt cho lỗ khoan lớn) | Trung bình |
Tóm tắt hướng dẫn lựa chọn
| Nếu yêu cầu của bạn là... | Van đề xuất |
| Tắt nhanh khẩn cấp-? | Van bi |
| Điều tiết/điều tiết dòng chảy chính xác? | Van cầu |
| Đường kính ống rất lớn (ví dụ DN1000)? | Van bướm |
| Dòng chảy đầy đủ với tổn thất áp suất tối thiểu? | Van cổng |
| Xử lý phương tiện có hạt rắn? | Kim loại-Van bi ngồihoặcVan bướm |
| Hơi nước áp suất cao hay dầu truyền nhiệt? | Van cầu(Loại con dấu ống thổi) |

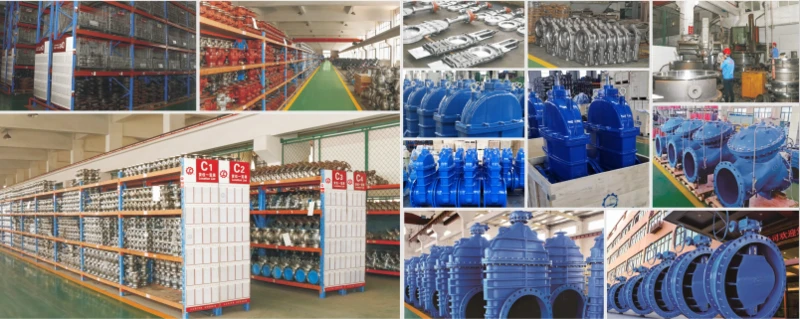

Nhà máy sản xuất van bi và van cổng GNEE
Câu hỏi thường gặp
Nhược điểm của van cổng là gì?
Nhược điểm của van cổng
Chúng đòi hỏi lực đáng kể để mở và đóng. Điều này có thể ngăn cản một số người có thể sử dụng chúng.
Chúng phải mở hoàn toàn hoặc đóng hoàn toàn. ...
Chúng có thể gây ra hiện tượng xâm thực khi áp suất giảm.
Họ có khả năng kiểm soát dòng chảy kém.
Vị trí ga làm mòn ghế và đĩa.
Van bi hay van cổng cái nào tốt hơn?
Van cổng phù hợp nhất cho các ứng dụng yêu cầu hoạt động không thường xuyên và không gian lắp đặt nhỏ. Van bi lý tưởng cho các ứng dụng yêu cầu thời gian chu kỳ nhanh, nhiều cổng, độ tin cậy, vòng đệm kín và/hoặc hoạt động thường xuyên.
