Van cổng dao bùn

Van cổng dao bùn (còn được gọi là van cổng bùn kiểu dao) là một van được thiết kế để xử lý các hạt rắn, sợi và môi trường nhớt. Chức năng cốt lõi của nó là cắt đứt một cách hiệu quả các phương tiện truyền thông phức tạp và nhận ra điều khiển dòng chảy đường ống.

1. Cấu trúc và nguyên tắc cốt lõi
Thành phần chính

‌Valve Body‌: Được làm bằng gang, thép đúc, thép không gỉ (như 304/316L) hoặc vật liệu lót flo, phù hợp cho điều kiện ăn mòn và mặc cao
‌ Valve Tấm‌: Thiết kế hình dao mỏng (cắt vát ở phía dưới), có thể cắt bỏ các tạp chất như sợi và bột giấy, được làm bằng thép không gỉ hoặc cacbua xi măng
‌Sealing System‌: chia thành con dấu cứng (kim loại thành kim loại) và con dấu mềm (cao su/ptfe), một số mô hình hỗ trợ niêm phong hai chiều
Chế độ Drive‌

‌Manual‌: được vận hành bằng tay cầm hoặc đòn bẩy, phù hợp cho các điều kiện làm việc thông thường
‌Pneumatic‌: Được trang bị hoạt động đơn (đặt lại lò xo) hoặc xi lanh hành động kép, hỗ trợ điều khiển tự động
Nguyên tắc làm việc ‌: Tấm van tăng và giảm theo chiều dọc, môi trường bị cắt bởi lưỡi dao và thiết bị ổ đĩa điều khiển thân van để di chuyển để mở và đóng.

2. Ưu điểm hiệu suất
Khả năng cắt cao
‌Wear và chống ăn mòn ‌: tấm van và bề mặt niêm phong được làm bằng thép không gỉ hoặc hợp kim cứng, phù hợp với môi trường mặc cao như bùn và tro
Thiết kế điện trở dòng chảy: Kênh dòng chảy thẳng làm giảm áp suất và phù hợp với chất lỏng tốc độ cao
‌Compact và Light‌: Chiều dài cấu trúc ngắn làm giảm tải đường ống và tiết kiệm không gian cài đặt.

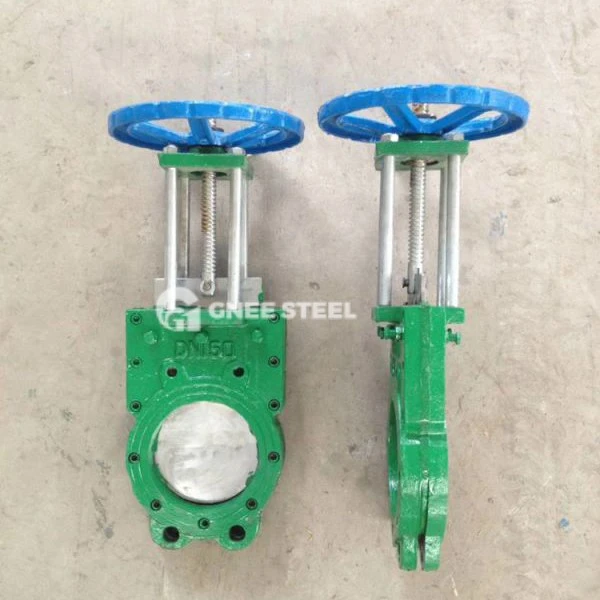

Van cổng dao bùn



Thông số kỹ thuật lựa chọn và cài đặt
‌Key điểm cho lựa chọn‌
Đặc điểm ‌medium ‌: Tấm van thép không gỉ + Tấm van không gỉ được ưa thích cho các hạt chứa môi trường; Môi trường ăn mòn cần được lót bằng vật liệu flo hoặc 316L
‌Pressure Cấp độ ‌: áp suất danh nghĩa lớn hơn hoặc bằng áp suất làm việc của đường ống và nó cần phải chịu được áp suất gấp 1,1 lần mà không bị rò rỉ khi đóng
Chế độ Drive‌: Các mô hình khí nén (như sê -ri PZ673H) được chọn để vận hành thường xuyên hoặc các kịch bản điều khiển từ xa
Yêu cầu cài đặt

‌Dention‌: chủ yếu là cài đặt ngang để tránh tích lũy trung bình còn lại
‌Maintion không gian ‌: Cấu trúc thân mở cần đặt không gian để nâng thân van và thân được che giấu phù hợp cho các kịch bản bị hạn chế không gian

Bảo trì và bảo trì
Kiểm tra kỹ thuật
Bảo trì thành phần pneumatic
Điều trị ‌anti-corrosion ‌: Không sử dụng lâu dài đòi hỏi phải làm trống môi trường và bề mặt van được phủ bằng dầu chống đỗ xe.
