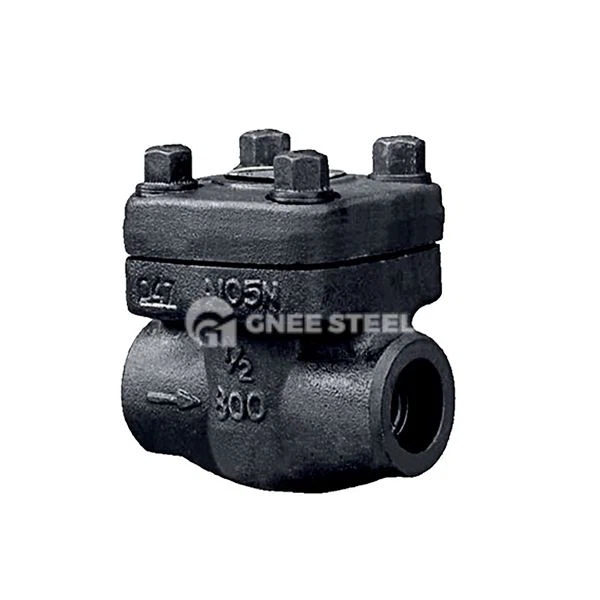

Van kiểm tra piston giả mạo

Van kiểm tra piston giả mạo (tức là van kiểm tra nâng) là một van một chiều áp suất cao được sản xuất bởi công nghệ rèn. Thông số kỹ thuật của nó theo dõi nghiêm ngặt hệ thống tiêu chuẩn của Mỹ và phù hợp với điều kiện làm việc khắc nghiệt.

Kết cấu:
Quá trình rèn
Cơ thể van, lớp phủ van và các bộ phận chịu áp suất khác được hình thành bằng cách rèn để loại bỏ các khiếm khuyết lỗ rỗng của đúc, cấu trúc kim loại dày đặc và cường độ cơ học được tăng 20%-30%.
Cấu trúc piston
Đĩa van (piston): trượt lên và xuống dọc theo đường trung tâm thẳng đứng của thân van, và dựa vào áp lực dòng chảy trung bình + trọng lượng để niêm phong khi đóng;
Hướng dẫn tay áo: Cấu trúc hướng dẫn khoang bên trong được gia công chính xác để đảm bảo sự ổn định của quỹ đạo di chuyển đĩa van;
Bề mặt niêm phong: Carbide xi măng dựa trên hàn Cobalt (như sao), độ cứng HRC lớn hơn hoặc bằng 55, xói mòn và kháng nhiệt độ cao;
Van tự niêm phong: Điều kiện làm việc áp suất cao (lớp càng lớn hơn hoặc bằng 600lb) Sử dụng con dấu tự chuẩn áp áp, áp suất bên trong càng cao, con dấu càng đáng tin cậy.

‌Design và sản xuất‌
Tiêu chuẩn ‌core ‌: API 6D (van đường ống), API 602 (van thép giả mạo); ‌

Độ dài cấu trúc ‌: ANSI B16.10; ‌

Kết nối mặt bích‌: ANSI B16.5 (mặt mặt bích RF\/FF).
Vật liệu và áp lực
Vật liệu cơ thể ‌main‌: ASTM A105 (thép carbon), ASTM A182 F22\/F91 (thép hợp kim); ‌

Mức áp suất‌: lớp 150-2500 lb; ‌

Phạm vi nhiệt độ‌: -29 độ -570 độ (Hợp kim nhiệt độ cao có thể đạt tới 800 độ).
‌Inpection yêu cầu‌
Thử nghiệm ‌Sealing‌: API 598 (Phân hóa khí cao + Kiểm tra cường độ chất lỏng); ‌

Thử nghiệm không phá hủy ‌: Phát hiện lỗ hổng UT\/RT 100%, theo ASME B16.34.



Van kiểm tra piston giả mạo trong kho



 Thuận lợi
Độ tin cậy cao áp lực‌
Độ bền kéo của rèn lớn hơn hoặc bằng 485MPa, khả năng chịu áp suất đạt đến lớp 2500lb (42MPa); ‌

Niêm phong dài hạn‌
Bề mặt niêm phong cacbua có khả năng chống xói mòn hạt và tuổi thọ dịch vụ của nó là 3-5 lần dài hơn so với các van thông thường; ‌

Phòng chống an toàn và rò rỉ
Cấu trúc nắp van tự niêm phong giúp loại bỏ nguy cơ rò rỉ mặt bích giữa; ‌

Dễ dàng bảo trì‌
Thiết kế mô -đun hỗ trợ thay thế trực tuyến các đĩa van và vòng niêm phong.

 Ứng dụng ‌
Năng lượng và sức mạnh‌
Hệ thống ống xả tuabin (ngăn chặn dòng chảy hơi nước gây ra tai nạn quá mức);
Đầu ra bơm thức ăn nồi hơi (đường ống áp suất cao trên lớp 1500lb).
Petrochemical‌
Đường ống truyền áp suất cao dầu thô (Kháng ăn mòn lưu huỳnh, vật liệu F91\/F22);
Lò phản ứng hydro đầu vào và đầu ra (yêu cầu dấu nhỏ hơn hoặc bằng 0. Tốc độ rò rỉ 01%).
Thiết bị kết thúc cao
Hệ thống điều khiển thủy lực nền tảng biển sâu (kháng áp suất xung 350bar);
Hệ thống lấp đầy nhiên liệu hàng không vũ trụ (-196 độ điều kiện làm việc lạnh sâu).
