Van bướm đồng tâm loại Lug: Hướng dẫn kỹ thuật đầy đủ, thông số kỹ thuật & ứng dụng

Van bướm đồng tâm kiểu vấu là loại van bướm có đường tâm ở tâm -nắp kín{1}}mềm có khả năng đàn hồi được sử dụng rộng rãi, đặc trưng bởi các vấu có ren ở thân bên ngoài và cấu trúc đồng tâm trong đó thân, đĩa và mặt tựa có chung đường tâm. Nó đạt được khả năng bịt kín bong bóng-hai chiều thông qua sự biến dạng đàn hồi của vật liệu ghế cao su hoặc polyme. Với cấu trúc nhỏ gọn, bảo trì dễ dàng và hiệu suất bịt kín đáng tin cậy, đây là giải pháp cách ly và kiểm soát dòng chảy được ưu tiên cho các kịch bản cấp nước, HVAC, công nghiệp nhẹ và kỹ thuật đô thị.

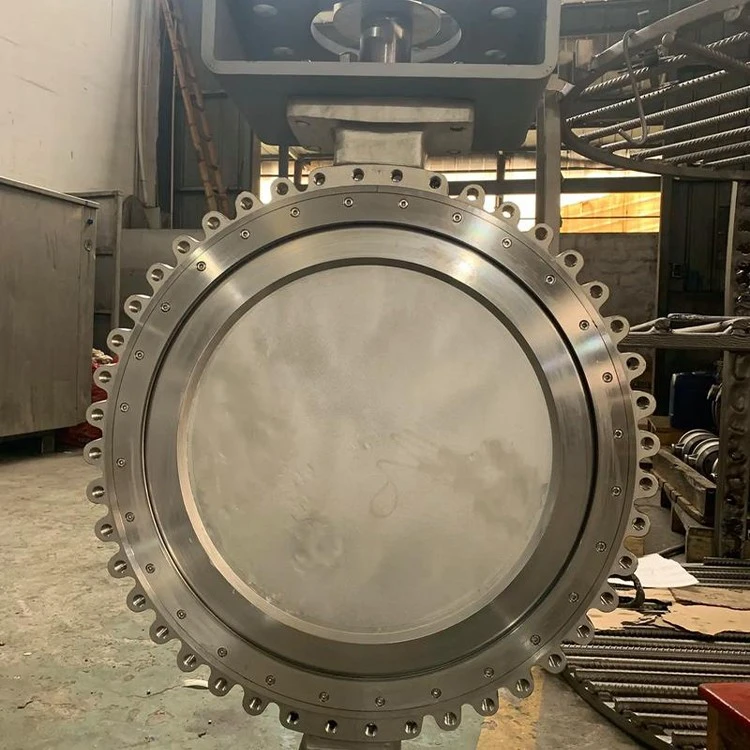

Van bướm đồng tâm loại Lug là gì?

Van bướm đồng tâm loại vấu thuộc loại van bướm bịt ​​kín mềm-ở trung tâm. Đặc điểm cấu trúc cốt lõi của nó là các đường tâm của thân van, đĩa và vòng đệm hoàn toàn trùng khớp và việc bịt kín được thực hiện bằng lực nén đàn hồi của vật liệu đế đàn hồi khi đĩa được đóng lại.

Không giống như van bướm loại wafer, thân van của nó được thiết kế với các vấu ren phân bố đều ở mép ngoài. Trong quá trình lắp đặt, van được kẹp giữa hai mặt bích ống và hai bộ bu lông độc lập được sử dụng ở cả hai bên của van. Bu lông là các hạt dao được ren trực tiếp mà không cần có toàn bộ chiều dài-thông qua các bu lông và đai ốc phù hợp.

Thiết kế cấu trúc này mang lại cho nó những ưu điểm ứng dụng độc đáo: nó có thể được sử dụng làm van cách ly cho dịch vụ cuối{0}}của-đường dây mà không cần mặt bích hạ lưu; trong quá trình bảo trì, một bên của đường ống có thể được tháo rời riêng biệt mà không ảnh hưởng đến đầu kia, giúp giảm đáng kể thời gian ngừng hoạt động bảo trì.

Tính năng thiết kế cốt lõi & Ưu điểm hiệu suất

• Mặt bích và thân vuông tiêu chuẩn ISO 5211: Mặt bích lắp trên cùng tuân thủ tiêu chuẩn chung ISO 5211, khớp với đầu trục vuông, cho phép lắp trực tiếp các bộ truyền động điện và khí nén mà không cần giá đỡ bộ chuyển đổi bổ sung, giảm chi phí lắp đặt và cải thiện khả năng thay thế lẫn nhau.
• Thiết kế thân-chống lóa: Thân van được lắp ráp từ bên trong thân van theo kết cấu bậc thang. Ngay cả khi áp suất bên trong tăng đột ngột, thân van không thể bị đẩy ra khỏi thân van, đảm bảo an toàn vận hành trong các ứng dụng hiện trường.
• Vòng gạt nước & vòng đệm thời tiết: Một dụng cụ cạo bụi bẩn (vòng gạt nước) và vòng đệm thời tiết NBR được lắp ở đầu thân để ngăn bụi, hơi ẩm và tạp chất bên ngoài xâm nhập vào khu vực ổ đỡ thân, bảo vệ các bộ phận bên trong và kéo dài tuổi thọ.
• Khả năng tương thích nhiều mặt bích tiêu chuẩn: Các vị trí lỗ vấu có thiết kế phổ quát, tương thích với các tiêu chuẩn mặt bích phổ biến trên toàn cầu bao gồm EN 1092 PN10/PN16, ASME B16.5 Cấp 150, JIS B2239 5K/10K/16K và BS 10 Bảng D/E, đảm bảo khả năng tương thích với nhiều hệ thống đường ống.
• Cấu trúc ghế hộp mực: Thiết kế đế hộp mực tích hợp đảm bảo độ ổn định kích thước tuyệt vời và độ tin cậy bịt kín, phù hợp với dịch vụ chân không khi được chỉ định và cấu hình đúng.
• Thân được che giấu-với-Kết nối đĩa: Kết nối giữa thân và đĩa sử dụng một cấu trúc-tích hợp, không có chốt hoặc bu lông lộ ra trên bề mặt tiếp xúc trung bình, giảm thiểu các đường rò rỉ tiềm ẩn và tránh nguy cơ ăn mòn và rơi rớt của các bộ phận kết nối.
• Miếng đệm-Lắp mặt bích miễn phí: Lớp lót ghế kéo dài đến cả hai mặt cuối của thân van. Trong quá trình lắp đặt đường ống, vật liệu đế đóng vai trò là bề mặt bịt kín, loại bỏ nhu cầu sử dụng thêm miếng đệm mặt bích, giảm phụ kiện lắp đặt và các điểm rò rỉ tiềm ẩn.
• Đóng hoàn toàn-Bong bóng áp suất-Ngắt chặt: Nó đạt được hiệu suất bịt kín không rò rỉ (kín bong bóng{2}} theo tiêu chuẩn ISO 5208 Cấp VI dưới áp suất làm việc định mức tối đa của van, với khả năng ngắt đáng tin cậy.
• Hợp lý hóa thiết kế đĩa: Đĩa sử dụng cấu trúc tinh giản thủy động lực học, có công suất dòng chảy lớn, độ giảm áp suất thấp (Nhỏ hơn hoặc bằng 0,1bar khi mở hoàn toàn) và độ bền kết cấu cao để chống lại búa nước và áp suất dâng cao.
• Hệ thống niêm phong thân cây đáng tin cậy: Thân van sử dụng cấu trúc bịt kín nhiều{0}}giai đoạn với các nút bịt đáy bằng vòng chữ O{1}}, giúp giảm thiểu khả năng rò rỉ thân dọc theo thân.
• Vòng bi tự bôi trơn: Cả chuyển động quay của thân trên và dưới đều được hỗ trợ bởi các vòng bi tự bôi trơn RPTFE-làm đầy bằng than chì, đảm bảo vận hành trơn tru, mô-men xoắn vận hành thấp và tuổi thọ dài.

Thông số kỹ thuật & Tiêu chuẩn áp dụng

Thông số kỹ thuật cơ bản

Tiêu chuẩn thiết kế, sản xuất và thử nghiệm

• Tiêu chuẩn thiết kế & sản xuất: API 609, MSS SP-67, BS 5155, EN 593 (nếu có)
• Tiêu chuẩn kiểm tra và thử nghiệm: ISO 5208, BS EN 12266-1, API 598
• Tiêu chuẩn kích thước mặt bích: ASME B16.5, EN 1092, JIS B2239, BS 10
• Chứng nhận tùy chọn: API 607 ​​an toàn chống cháy-(có sẵn cho các cấu hình hiện hành), WRAS/NSF 61 (nước uống được), FDA/3A (cấp vệ sinh), CE/PED

Bạn cần Van bướm được chứng nhận API, CE hoặc WRAS? Hãy liên hệ với kỹ sư của chúng tôi ngay.

Tùy chọn vật liệu thành phần

Lựa chọn vật liệu có thể được tùy chỉnh theo yêu cầu về môi trường, áp suất, nhiệt độ và ăn mòn. Các cấu hình vật liệu chính như sau:

Bạn không chắc chắn loại van bướm Lug nào phù hợp với dự án của mình? Nhận hỗ trợ lựa chọn chuyên gia trong vòng 24 giờ.

Phương thức kích hoạt & cấu hình tùy chỉnh

Tùy chọn kích hoạt tiêu chuẩn

• Vận hành thủ công: Cần tay có 8 vị trí khóa trung gian và chức năng chống giả mạo ổ khóa-; bộ giảm tốc bánh răng trục vít cho các van có đường kính-lớn.
• Truyền động bằng khí nén: Có sẵn loại tác động kép và tác động đơn (lò xo hồi phục), có chứng nhận chống cháy nổ ATEX-tùy chọn, thời gian phản hồi thông thường Nhỏ hơn hoặc bằng 10 giây.
• Truyền động điện: Nguồn điện một pha hoặc ba pha, có mức bảo vệ IP67 tùy chọn, hỗ trợ hệ thống điều khiển từ xa và điều khiển tự động.

Cấu hình tùy chỉnh

• Cấu trúc thân mở rộng / cổ dài, thích hợp cho đường ống chôn và điều kiện làm việc cách nhiệt
• Công tắc giới hạn, bộ truyền vị trí và phụ kiện van điện từ
• Toán tử bánh xích cho các tình huống lắp đặt ở độ cao-
• Khóa thiết bị để ngăn chặn hoạt động trái phép
• Thiết kế an toàn chống cháy- tuân thủ API 607 ​​cho các yêu cầu phòng cháy đặc biệt

Ứng dụng điển hình & Phương tiện phù hợp

Phương tiện phù hợp: Nước uống, nước thô, nước thải, nước biển, không khí, khí đốt và các chất lỏng sạch hoặc có tính ăn mòn nhẹ khác.

Kịch bản ứng dụng chính:

• Kỹ thuật cấp, thoát nước và xử lý nước đô thị
• Hệ thống sưởi ấm, thông gió và điều hòa không khí HVAC của tòa nhà thương mại
• Đường ống quy trình công nghiệp nhẹ chung
• Đường ống hệ thống chân không
• Khử mặn nước biển và đường ống kỹ thuật hàng hải
• Quy trình sản xuất thực phẩm và đồ uống (với-vật liệu dành cho thực phẩm)

Yêu cầu báo giá nhanh cho các yêu cầu về Van bướm Lug của bạn.

Van bướm đồng tâm loại Lug và loại wafer: Sự khác biệt chính

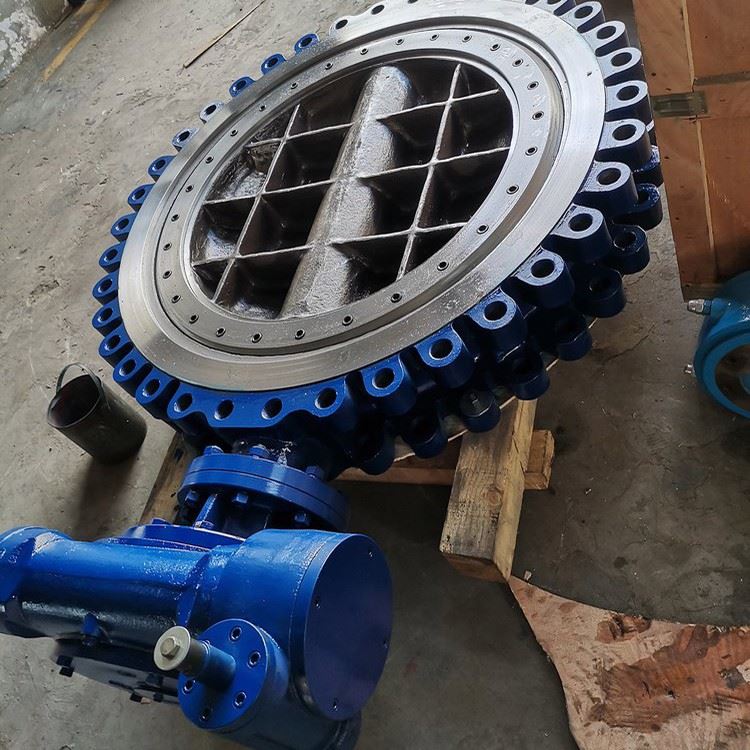

Xưởng van bướm

Cần một vật liệu, chỗ ngồi hoặc thiết bị truyền động tùy chỉnh? Hãy xây dựng giải pháp phù hợp.

Câu hỏi thường gặp (FAQ)

1. Áp suất làm việc tối đa của van bướm đồng tâm loại vấu là bao nhiêu?

Xếp hạng áp suất tiêu chuẩn của van bướm đồng tâm loại vấu là PN10, PN16 (10–16 bar) và ASME Class 150. Áp suất làm việc tối đa cụ thể (Tham khảo biểu đồ xếp hạng nhiệt độ-áp suất của nhà sản xuất cho cấu hình vật liệu đã chọn.) sẽ giảm tương ứng khi nhiệt độ môi trường tăng, tùy thuộc vào mức áp suất-nhiệt độ của vật liệu thân van và vật liệu mặt tựa.

2. Van bướm loại vấu phù hợp với phạm vi nhiệt độ nào?

Phạm vi nhiệt độ áp dụng thông thường là -29 độ đến 150 độ, chủ yếu phụ thuộc vào vật liệu ghế. Ví dụ, EPDM phù hợp với nhiệt độ từ -20 độ đến 120 độ, FKM có thể chịu được nhiệt độ lên tới 150 độ hoặc cao hơn và PTFE có thể thích ứng với các điều kiện nhiệt độ rộng hơn. Nhiệt độ làm việc thực tế cũng cần được đánh giá toàn diện kết hợp với áp suất làm việc và các đặc tính trung bình.

3. Van bướm đồng tâm loại vấu có thể được sử dụng trong hệ thống chân không không?

Đúng. Với cấu trúc đế hộp mực và thiết kế bịt kín nhiều giai đoạn đáng tin cậy, van bướm đồng tâm loại vấu đủ tiêu chuẩn có thể đạt được hiệu suất bịt kín ổn định trong điều kiện chân không hoàn toàn và được sử dụng rộng rãi trong đường ống xử lý chân không.

4. Tôi có cần lắp thêm miếng đệm mặt bích cho van bướm loại vấu không?

Thông thường, không cần thêm miếng đệm mặt bích nào. Lớp lót mặt tựa của van bướm vấu tựa-đàn hồi kéo dài đến cả hai mặt cuối của thân van và bản thân vật liệu mặt tựa đàn hồi có thể tạo ra sự bịt kín giữa thân van và mặt bích ống, giảm các phụ kiện lắp đặt và các điểm rò rỉ.

5. Van bướm đồng tâm loại vấu có hai chiều không?

Đúng. Cấu trúc mặt ngồi-đàn hồi đồng tâm đạt được khả năng bịt kín hai-hướng đáng tin cậy thông qua sự biến dạng đàn hồi của vật liệu mặt ngồi và có thể chịu được áp suất trung bình từ cả hai hướng ngược dòng và xuôi dòng, hỗ trợ dịch vụ ngắt và dòng chảy hai chiều.

6. Van bướm đồng tâm và van bướm lệch tâm có gì khác nhau?

Thân, đĩa và đế của van bướm đồng tâm có chung đường tâm, có cấu trúc đơn giản, mô-men xoắn thấp và hiệu suất bịt kín tốt, thích hợp cho môi trường sạch áp suất thấp và trung bình. Van bướm lệch tâm (bù đơn, đôi hoặc lệch ba) có đường tâm bù, giúp giảm ma sát giữa đĩa và đế trong quá trình đóng mở, tuổi thọ dài hơn, khả năng chịu áp suất và nhiệt độ cao hơn, phù hợp với áp suất cao, nhiệt độ cao và điều kiện làm việc khắc nghiệt.

7. Làm thế nào để chọn chất liệu mặt tựa phù hợp cho van bướm kiểu vấu?

Chọn vật liệu ghế theo loại trung bình, nhiệt độ làm việc và yêu cầu ăn mòn: EPDM được ưu tiên cho hệ thống nước và HVAC; NBR phù hợp với môi trường chứa-dầu; FKM được khuyên dùng cho môi trường có nhiệt độ cao và ăn mòn mạnh; PTFE được sử dụng trong điều kiện ăn mòn hóa học mạnh như axit và kiềm loãng.
