Mô tả sản phẩm

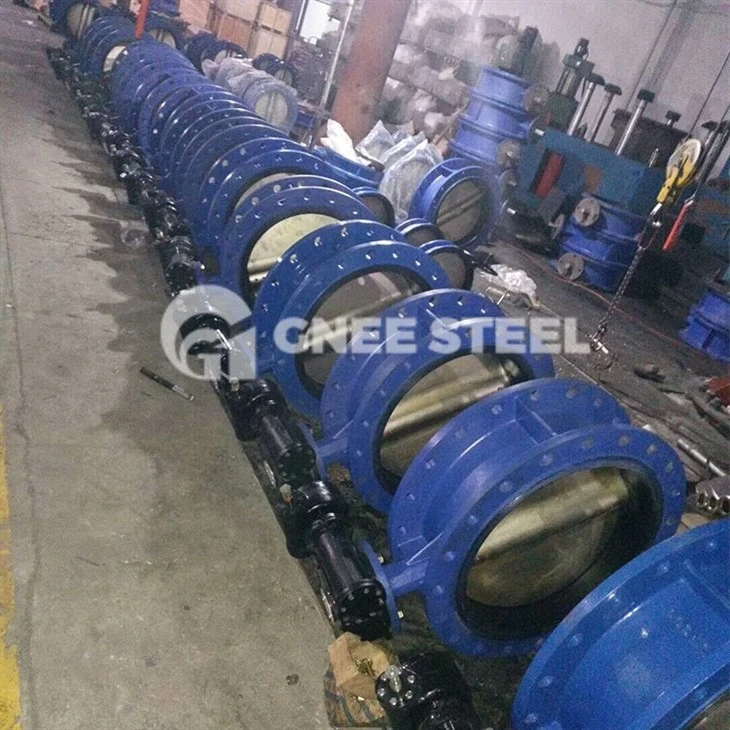

Van bướm hay còn gọi là van bướm là loại van có bộ phận đóng (đĩa van hoặc tấm bướm) là một đĩa quay quanh trục van để đóng mở. Nó chủ yếu được sử dụng để cắt và điều chỉnh đường ống.
Van bướm hay còn gọi là van bướm là một loại van tiết lưu và là thiết bị quan trọng trong hệ thống đường ống cấp thoát nước. Với sự tiến bộ của công nghệ công nghiệp, các yêu cầu khác nhau đã được đặt ra đối với cấu trúc và hiệu suất của van bướm. Vì vậy, trong quá trình thiết kế và lựa chọn cần đưa ra những lựa chọn hợp lý dựa trên chủng loại, vật liệu và hình thức đấu nối tùy theo điều kiện làm việc.
|
Phạm vi kích thước |
2"-80" DN50-DN2000 |
|
Vật liệu cơ thể |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB, v.v. |
|
Mức áp suất |
Lớp 150 - Lớp 600 PN6-PN100 |
|
Chất liệu đĩa |
WCB, CF8, CF8M, CF3, CF3M, WC6, LCB, v.v. |
|
Kết thúc kết nối |
Mặt bích (FF, RF, RJ), wafer, lug, hàn đối đầu |
|
Chất liệu ghế |
SS304 (L)+Than chì, SS316 (L)+Than chì, NBR, PTFE, EPDM, RPTFE |
|
Kiểu cấu trúc |
Cổng đầy đủ, lệch tâm ba, lệch tâm đôi, đồng tâm |
|
Chất liệu thân cây |
17-4PH, SS410, SS304, SS316, F51, F53 |
|
Tùy chọn thiết bị truyền động |
Khí nén |
|
Tiêu chuẩn thiết kế |
API 609, MSS SP-67, MSS SP-68, DIN3354, EN558, JIS B2071 |
|
Phạm vi nhiệt độ |
-29 độ ~800 độ |
|
Tiêu chuẩn mặt đối mặt |
ANSI B16.10, MSS SP-68, EN558-1, JIS B2002 |
|
Chuẩn kết nối |
Khoan mặt bích: ASME B16.5, ASME B16.47, EN1092 JIS B2220% 2c GOST 12815 |
|
Tiêu chuẩn kiểm tra |
API598, EN12266.1, JIS B2003 |
3 loại van bướm chính
Mặc dù chức năng của các van này về cơ bản là giống nhau nhưng có nhiều biến thể trong thiết kế van bướm để phù hợp với các hoạt động khác nhau. Sau đây là ba loại van bướm chính:
● Van bướm bù 0
"Đồng tâm" hoặc "ghế cao su" là những tên gọi khác của thiết kế không có độ lệch. Độ lệch bằng 0 có nghĩa là không có độ lệch ở thân van. Van được bịt kín bằng sự giao thoa giữa đĩa và đế cao su dọc theo mép đĩa ở thân van.
Van đệm cao su có mức áp suất thấp nhất (lên tới 250 PSI) và có thể chịu được nhiệt độ lên tới 400 độ F. Đệm cao su của nó bao quanh thân máy và ngăn tiếp xúc với vật liệu, do đó duy trì độ tinh khiết của môi trường.
● Van bướm lệch tâm kép hiệu suất cao
Van bướm này được gọi là lệch tâm kép vì độ lệch tâm nằm ở hai vị trí: tại đường của đệm kín/thân và tại lỗ khoan. Vị trí ngoài trung tâm cải thiện độ bền của con dấu. Van hiệu suất cao có thể chịu được áp suất lên tới 1440 PSI và nhiệt độ lên tới 1200 độ F.
Trong 10 độ mở đầu tiên và 10 độ đóng xoay 90 độ, thân van cọ sát vào phía sau đĩa, tạo ra hiện tượng cam.
● Van bướm bù ba
Loại van bướm tốt nhất cho hệ thống áp suất cao là van bướm bù ba. Trong ba loại, triple offset là loại tiên tiến nhất, có lượng khí thải thấp hơn và được thiết kế để sử dụng trong nhiều môi trường khác nhau. Khả năng chịu nhiệt của nó là 1200 độ F vì nó có thể chịu được áp suất 1.480 PSI.
Giống như van lệch tâm đôi, van lệch tâm ba bao gồm hai van lệch tâm nằm ở trung tâm, nhưng van lệch tâm thứ ba có hoạt động bằng cam với phốt hình nón góc vuông. Vì các bộ phận bịt kín bằng kim loại không tiếp xúc cho đến điểm cuối cùng nên chúng không bị ma sát và chống mài mòn.
