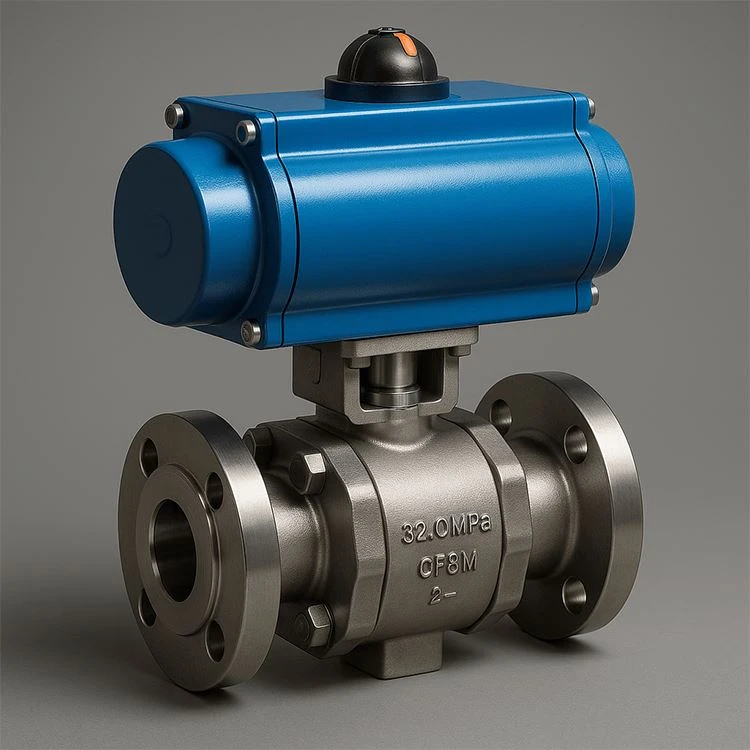

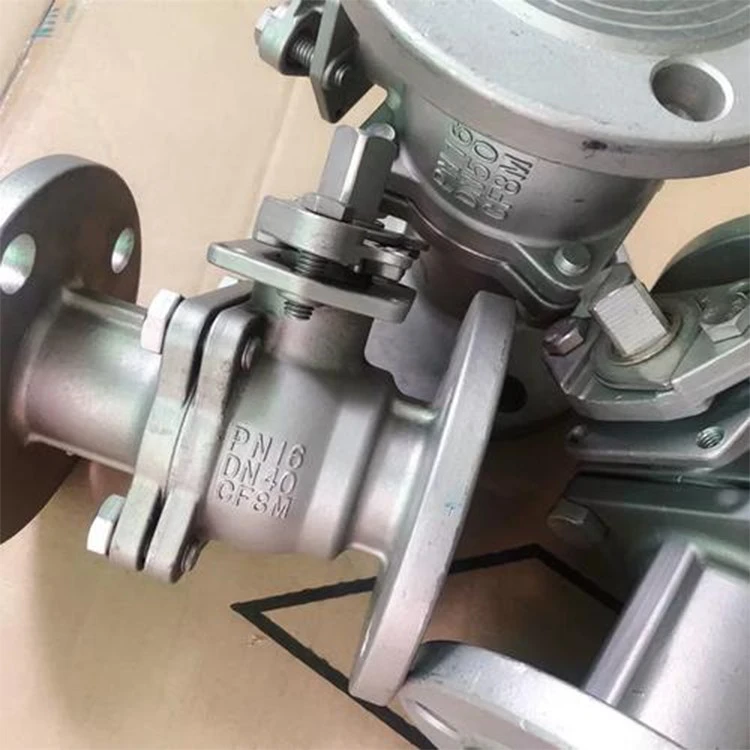

Van bi nổi CF8M là một loại van bi nổivan bằng thép không gỉ 316 chống ăn mònsử dụng mộtbóng nổiđể đạt được sự bịt kín thông qua áp suất hạ lưu.
Van bi nổi CF8Mlà loại van công nghiệp cao cấp được sản xuất từASTM A351 CF8M (Thép không gỉ đúc 316). Việc bổ sung2%–3% Molypdentrong thành phần hóa học của nó mang lại khả năng chống rỗ clorua, môi trường axit và ăn mòn biển vượt trội hơn đáng kể so với loại CF8 (304) tiêu chuẩn.
Sử dụng thiết kế quả bóng nổi, van tận dụng áp suất chất lỏng ngược dòng để đẩy quả bóng về phía hạ lưuRPTFEchỗ ngồi, đạt được mộtANSI Loại VI (Không rò rỉ)niêm phong. Được thiết kế với mộtAPI 607thiết kế an toàn chống cháy-, thân-chống nổ và thiết bị chống{2}}tĩnh điện, van này là một thành phần quan trọng để kiểm soát dòng chảy-có tính toàn vẹn cao trong phân bón, hóa chất tinh khiết, bột giấy và giấy cũng như các nền tảng ngoài khơi.
Van bi nổi CF8MThông số kỹ thuật
| tham số | Van bi nổi CF8M |
|---|---|
| Vật liệu | ASTM A351CF8M |
| Lớp tương đương | SS316 / 1.4408 |
| Loại van | Van bi nổi |
| Đánh giá áp suất | Lớp 150–1500 |
| Phạm vi kích thước | DN15–DN300 |
| Nhiệt độ | -196 độ đến 537 độ |
| Chất liệu ghế | PTFE / RTFE |
| Tiêu chuẩn | API 6D / API 608 |
| Kiểm tra | API 598 |
| Ứng dụng | Dầu, Gas, Hóa chất |

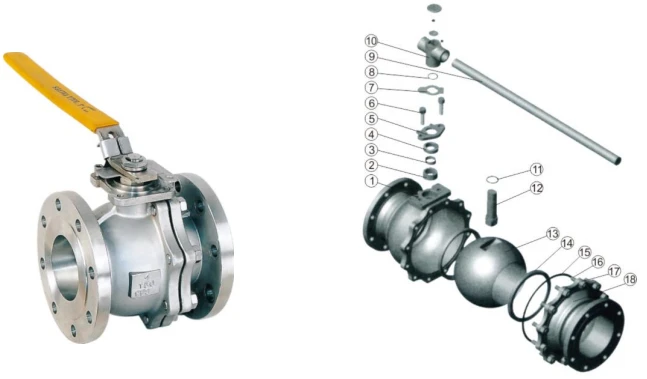

Bản vẽ Van bi nổi CF8M
Van bi nổi CF8MDanh sách vật liệu chính
| KHÔNG. | Tên một phần | Chất liệu (Tiêu chuẩn ASTM) | Ghi chú |
| 1 | Thân hình | ASTM A351 CF8M | Đúc thép không gỉ 316 |
| 2 | Quả bóng | ASTM A351 CF8M / A182 F316 | Mặt đất chính xác & đánh bóng |
| 3 | Ghế | RPTFE / PEEK / Devlon | PTFE gia cố |
| 4 | Thân cây | ASTM A182 F316 | Thiết kế chống lóa |
| 5 | Vòng đệm | Than chì linh hoạt + SS316 | Hỏa hoạn-Niêm phong an toàn |
| 6 | đóng gói | Than chì / PTFE linh hoạt | Tự{0}}bôi trơn, Nhiệt độ cao |
| 7 | Thiết bị chống tĩnh điện | Lò xo SS316 + Bóng thép | Xuất khẩu tích lũy tĩnh |
Van bi nổi CF8MKích thước kết nối và phác thảo chính (Lớp 150)
Lưu ý: Kích thước tuân theo ASME B16.10 (Mặt{1}}đối-Mặt) và ASME B16.5 (Mặt bích).
| Kích thước (Inch) | ĐN (mm) | L (Chiều dài-mm) | D (Mặt bích OD-mm) | C (Vòng bu lông-mm) | n-Φ (Lỗ bu-lông) | H (Chiều cao-mm) | W (Tay cầm-mm) |
| 1/2" | 15 | 108 | 89 | 60.3 | 4-Φ16 | 72 | 130 |
| 1" | 25 | 127 | 108 | 79.4 | 4-Φ16 | 90 | 160 |
| 2" | 50 | 178 | 152 | 120.7 | 4-Φ19 | 135 | 230 |
| 3" | 80 | 203 | 190 | 152.4 | 4-Φ19 | 175 | 350 |
| 4" | 100 | 229 | 229 | 190.5 | 8-Φ19 | 210 | 400 |
| 6" | 150 | 394 | 279 | 241.3 | 8-Φ22 | 290 | 650 |
| 8" | 200 | 457 | 343 | 298.5 | 8-Φ22 | 360 | 800 |
Bảng so sánh ngành CF8 và CF8M
| Tính năng | CF8 (Diễn viên 304) | CF8M (Diễn viên 316) |
| rèn tương đương | AISI 304 | AISI 316 |
| Thành phần chính | 18% Cr, 8% Ni | 18% Cr, 12% Ni,2,0-3,0% tháng |
| Yếu tố chính | Không có molypden | Chứa Molypden (Mo) |
| Khả năng chống rỗ | Vừa phải | Xuất sắc(do Molypden) |
| Tính ăn mòn phù hợp | Axit oxy hóa (ví dụ Axit Nitric), không khí chung. | Clorua, Nước biển, Axit hữu cơ và Axit khử. |
| Tính chất cơ học | Độ dẻo và độ dẻo dai cao. | Tương tự như CF8, nhưng độ bền leo tốt hơn ở nhiệt độ cao. |
| Giá trị PREN (Xấp xỉ) | ~18 | ~24-26(Cao hơn=Khả năng chống rỗ tốt hơn) |
| Chi phí tương đối | Đường cơ sở (Thấp hơn) | Cao hơn (thường là 15% - 25% phí bảo hiểm) |
| Ứng dụng phổ biến | Chế biến thực phẩm, xử lý nước, hóa chất tổng hợp. | Khử muối, Dầu khí, Hóa chất khắc nghiệt, Bột giấy & Giấy. |
Tính năng của van bi nổi CF8M:
Khả năng chống rỗ đặc biệt:Do vật liệu 316 SS nên nó hoạt động tốt hơn nhiều so với 304 trong các dung dịch giàu clorua-và khí quyển biển.
Niêm phong chính xác-cao:Thiết kế bóng nổi đảm bảo bịt kín dòng chảy ngay cả ở áp suất thấp bằng cách tận dụng sự dịch chuyển của bóng, đạt được khả năng đóng kín bong bóng.
Thiết kế an toàn nội tại:
Thân-chống xả hơi:Đảm bảo thân cây không thể bị đẩy ra ngoài ngay cả khi áp suất bên trong tăng bất thường.
API 607 Chữa cháy-An toàn:Nếu ghế mềm bị lửa phá hủy, một lớp đệm kim loại thứ cấp-đến-kim loại sẽ được kích hoạt để ngăn chặn sự rò rỉ nghiêm trọng.
Thiết kế chống{0}}tĩnh:Loại bỏ tia lửa tĩnh tạo ra do ma sát bóng.
Mô-men xoắn hoạt động thấp:Sự kết hợp giữa quả bóng được đánh bóng và ghế có độ ma sát thấp-đảm bảo vận hành êm ái và dễ dàng.
Ứng dụng Van bi nổi CF8M
Công nghiệp hóa chất & hóa dầu
- Xử lý phương tiện ăn mòn
- Khí hung hăng
- Hóa Chất Tốt
Xử lý nước & khử muối
- Hệ thống thẩm thấu ngược (RO)
- Nước muối & nước biển
- Quản lý nước thải
Dầu khí (Trung nguồn & Thượng nguồn)
Nước sản xuất & thu thập
Dịch vụ chua chát
Truyền áp suất-thấp
Thực phẩm, Đồ uống & Dược phẩm
Hệ thống CIP/SIP
Độ tinh khiết của sản phẩm
Công nghiệp Giấy & Bột giấy
Quy trình tẩy trắng
Lưu thông rượu
Phát điện
Hóa học nước
Khử lưu huỳnh khí thải (FGD)

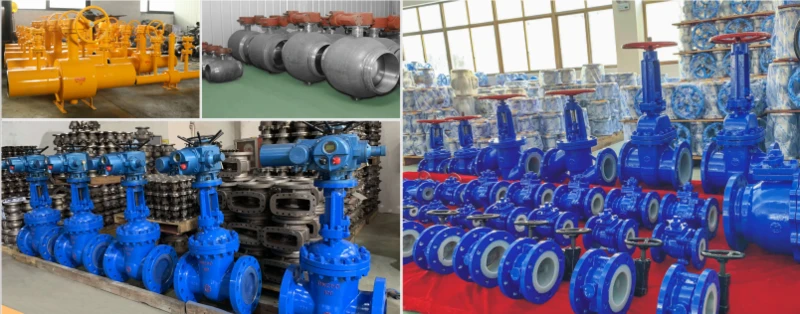

Xưởng sản xuất van bi nổi GNEE CF8M
Câu hỏi thường gặp
Hỏi: Van CF8M là gì?
A: A van CF8Mlà một loại van công nghiệp được làm từĐúc thép không gỉ 316, được quản lý bởi tiêu chuẩn ASTM A351.
Hỏi: CF8M và 316 có giống nhau không?
Đáp: Họ làtương đương về mặt hóa học, nhưng quy trình sản xuất thì khác:
CF8Mđề cập đếnDàn diễn viênphiên bản (kim loại nóng chảy đổ vào khuôn). Nó là tiêu chuẩn cho thân van.
316 (hoặc F316)đề cập đếnrèn hoặc rènphiên bản (cuộn hoặc rèn thành hình). Nó là tiêu chuẩn cho thân van, bu lông và van rèn nhỏ.
Hỏi: CF8M có phù hợp với nhiệt độ cao không?
A: Vâng, nó tốt, nhưng có giới hạn.
Hiệu suất tiêu chuẩn:Bản thân CF8M có thể xử lý nhiệt độ lên tới800 độ (1500 độ F)mà không làm mất đi tính toàn vẹn của cấu trúc.
Giới hạn "Mềm":Hầu hết các van CF8M đều sử dụngghế mềm(như PTFE hoặc RPTFE), tan chảy ở180 độ –200 độ (400 độ F).
Giải pháp nhiệt độ-cao:Đối với nhiệt độ trên 200 độ, phải lắp van CF8Mghế kim loạihoặc các loại nhựa đặc biệt nhưPEEK.
