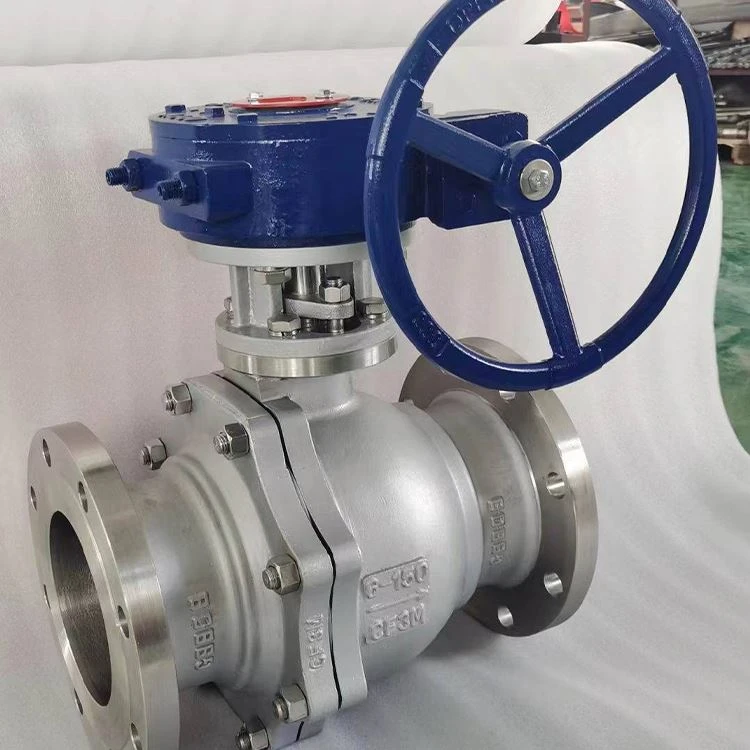

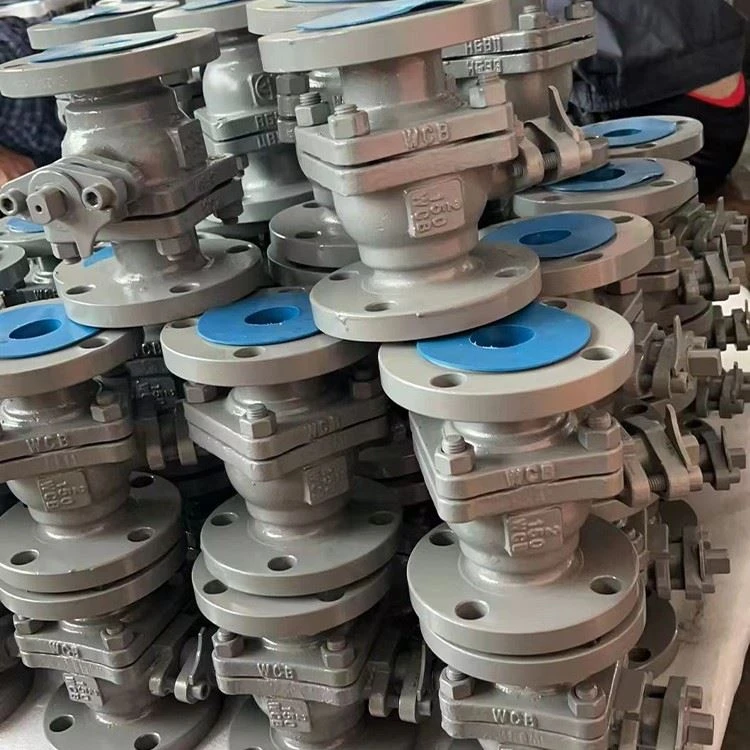

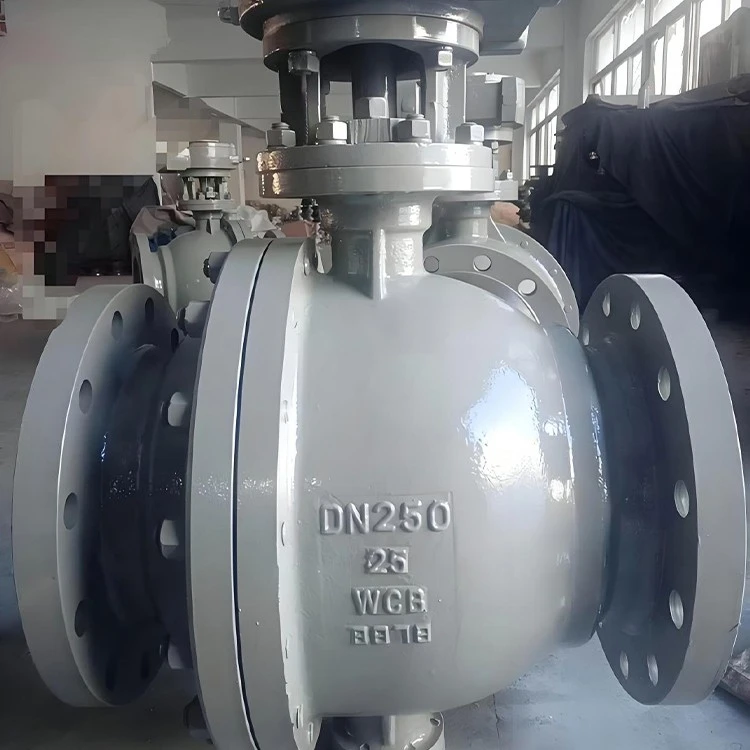

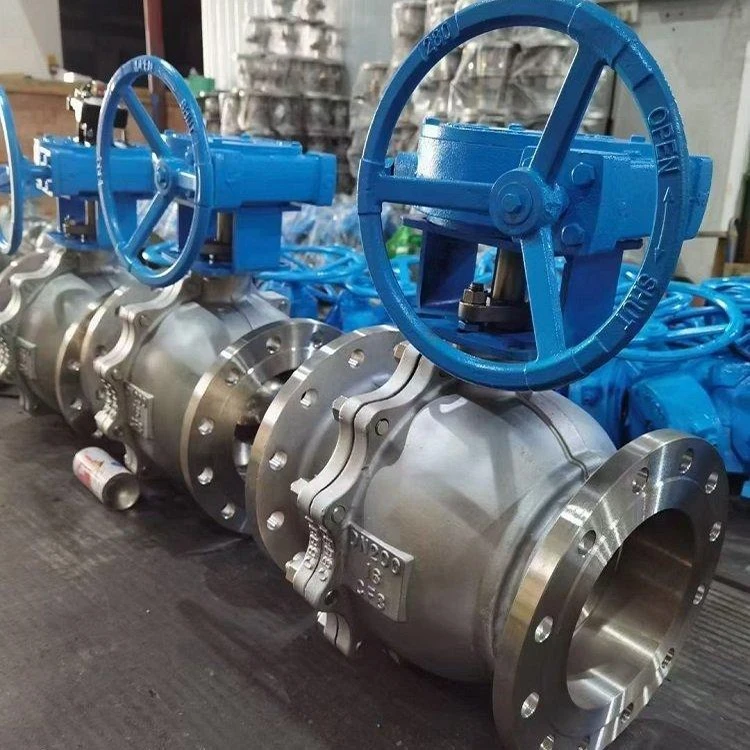

Van bi loại nổi API 6D

Van bi nổi API 6D là gì?

Van bi nổi sử dụng một quả bóng được đỡ bởi hai ghế đàn hồi thay vì các trục cố định. Khi áp lực dòng tác động lên phía thượng lưu, quả bóng di chuyển nhẹ về phía ghế hạ lưu, tạo ra một lớp bịt kín.

Vì lực bịt kín tăng theo áp suất đường ống nên van bi nổi mang lại hiệu suất ngắt-xuất sắc trong khi vẫn duy trì cấu trúc đơn giản, nhỏ gọn.

So với các thiết kế gắn trên trục{0}}, van bi nổi cung cấp:

Chi phí sản xuất thấp hơn

Xây dựng nhỏ gọn

Bảo trì dễ dàng

Niêm phong tuyệt vời cho kích thước đường ống vừa và nhỏ

Chúng thường được sử dụng choNPS 1/2–10và các lớp áp lực lên đếnLớp ASME 1500, tùy thuộc vào thiết kế van và khả năng của nhà sản xuất.

Tiêu chuẩn & Tuân thủ

Van bi nổi API 6D thường được sản xuất và thử nghiệm theo các tiêu chuẩn sau.

Tiêu chuẩn thiết kế

API 6D – Van đường ống

ISO 14313 – Van đường ống

ASME B16.34 – Xếp hạng nhiệt độ-áp suất và thiết kế van

API 608 – Van bi kim loại cho dịch vụ công nghiệp tổng hợp

Kích thước

ASME B16.5 – Mặt bích

ASME B16.10 – Kích thước mặt-đối với{2}}Mặt

ASME B16.25 – Đầu hàn đối đầu{1}}

MSS SP-44 – Mặt bích đường ống thép

Kiểm tra & Chứng nhận

API 598 – Kiểm tra van và kiểm tra áp suất

API 607 ​​hoặc API 6FA – Kiểm tra an toàn về cháy-

ISO 5211 – Lắp thiết bị truyền động

PED 2014/68/EU (Tùy chọn)

Hệ thống quản lý chất lượng ISO 9001

Đối với các ứng dụng dịch vụ chua, vật liệu phải tuân theoNACE MR0175 / ISO 15156.

Tải xuống Bảng dữ liệu kỹ thuật API 6D

Cấu hình & Cấu hình Thân xe

Van bi nổi API 6D thường có sẵn trong ba thiết kế thân.

Một mảnh-Thân hình

Xây dựng nhỏ gọn

Rủi ro rò rỉ thấp nhất

Giải pháp kinh tế

Khả năng bảo trì hạn chế

Thích hợp cho dịch vụ tiện ích và lắp đặt nhỏ gọn.

Thân hai mảnh

Cấu hình được sử dụng rộng rãi nhất

Dễ dàng thay thế chỗ ngồi và con dấu

Sự cân bằng tuyệt vời giữa chi phí và khả năng bảo trì

Thích hợp cho hầu hết các ứng dụng đường ống dẫn dầu và khí đốt.

Thân ba mảnh

Thiết kế đầy đủ tiện ích

Các bộ phận bên trong có thể được thay thế mà không cần cắt các kết nối đường ống

Ưu tiên cho các hệ thống xử lý quan trọng cần bảo trì thường xuyên

Tùy chọn vật liệu & cấu hình

Lựa chọn vật liệu phụ thuộc vào áp suất, nhiệt độ và phương tiện xử lý.

Hướng dẫn lựa chọn vật liệu

Thép cacbon– Giá trị tốt nhất cho dầu, khí đốt và dịch vụ công nghiệp nói chung.

thép không gỉ– Thích hợp cho các ứng dụng hóa chất ăn mòn, nước biển và ngoài khơi.

Thép không gỉ song công– Được khuyên dùng cho môi trường dịch vụ có chứa clorua và axit.

Thép cacbon nhiệt độ thấp-– Thích hợp cho đường ống có nhiệt độ-thấp và đông lạnh.

Thông số kỹ thuật

*Van ngồi mềm-điển hình hoạt động từ khoảng−46 độ đến 200 độ, tùy thuộc vào chất liệu ghế. Nhiệt độ cao hơn có sẵn với thiết kế có đế PEEK hoặc kim loại.

Tính năng thiết kế chính

Van bi nổi API 6D kết hợp nhiều tính năng an toàn và tin cậy để đảm bảo hiệu suất lâu dài-trong các ứng dụng đường ống đòi hỏi khắt khe.

Ống xả-Thân bằng chứng

Thân vào-dưới cùng có vai tích hợp giúp ngăn cản việc đẩy thân ra ngoài dưới áp suất bên trong, cải thiện độ an toàn khi vận hành.

Chữa cháy-Thiết kế an toàn

Khi được trang bị cấu trúc-an toàn chống cháy, van sẽ duy trì mức độ bịt kín có thể chấp nhận được sau khi đế mềm bị hư hỏng do hỏa hoạn. Sự tuân thủ được xác nhận thông quaAPI 607hoặcAPI 6FAthử lửa.

Thiết bị chống tĩnh điện

Đường dẫn điện giữa quả bóng, thân và thân giúp tiêu tán tĩnh điện một cách an toàn, giảm nguy cơ bắt lửa trong môi trường dễ cháy.

Thiết kế ghế ngồi thư giãn tự-

Nhiều van bi nổi API 6D có tính năng-tự giảm áp suất khoang, giúp ngăn ngừa áp suất tích tụ-do giãn nở nhiệt. Tính khả dụng của tính năng này phụ thuộc vào thiết kế van.

Mô-men xoắn hoạt động thấp

Các quả bóng-được gia công chính xác và hình dạng ghế được tối ưu hóa giúp giảm ma sát, cho phép vận hành thủ công trơn tru và giảm thiểu yêu cầu về mô-men xoắn của bộ truyền động.

Tấm gắn ISO 5211

Tấm gắn ISO 5211 cho phép lắp đặt trực tiếp các bộ truyền động bằng khí nén hoặc điện mà không cần giá đỡ bổ sung.

Cấu hình tùy chọn

Tùy thuộc vào yêu cầu của dự án, van bi nổi API 6D cũng có thể được cung cấp:

Thân mở rộng cho dịch vụ chôn cất hoặc đông lạnh

Thiết bị khóa để vận hành an toàn

Đóng gói thân-có tải trực tiếp để cải thiện khả năng kiểm soát khí thải tức thời

Vật liệu tuân thủ NACE MR0175 / ISO 15156

Cấu trúc-có đế bằng kim loại dành cho dịch vụ mài mòn hoặc nhiệt độ-cao

Cách chọn Van bi nổi API 6D

Việc lựa chọn van phù hợp phụ thuộc vào áp suất vận hành, nhiệt độ, phương tiện xử lý và yêu cầu bảo trì.

Khi chọn van, người mua cũng nên cân nhắc:

Cấp áp suất đường ống

Nhiệt độ hoạt động

Ăn mòn môi trường

Hiệu suất tắt-bắt buộc

Yêu cầu tự động hóa

Khả năng tiếp cận bảo trì

Lựa chọn vật liệu phù hợp giúp cải thiện đáng kể tuổi thọ của van đồng thời giảm chi phí bảo trì.

Nhận đề xuất về loại vật liệu và áp suất

Ứng dụng điển hình

Van bi nổi API 6D được sử dụng rộng rãi trong các hệ thống đường ống đòi hỏi khả năng cách ly đáng tin cậy và tuổi thọ dài.

Các ứng dụng điển hình bao gồm:

Hệ thống thu gom dầu khí

Đường ống dẫn dầu thô và sản phẩm tinh chế

Truyền tải và phân phối khí tự nhiên

Nhà máy chế biến hóa dầu

Cơ sở LNG

Hệ thống xử lý nước

Nền tảng ngoài khơi

Đường ống vận chuyển CO₂

Đường ống công nghiệp và tiện ích

Câu hỏi thường gặp

Sự khác biệt giữa van bi API 6D và API 608 là gì?

API 6D áp dụng riêng cho các van đường ống dùng trong hệ thống vận chuyển dầu khí, kèm theo các yêu cầu bổ sung về xác minh thiết kế, hiệu suất an toàn cháy nổ và độ tin cậy vận hành. API 608 bao gồm các van bi kim loại có mục đích chung-cho đường ống quy trình công nghiệp và không thay thế API 6D khi dịch vụ đường ống được chỉ định.

Van bi nổi hoặc Van bi Trunnion-tôi nên chọn loại nào?

Van bi nổi thường được ưu tiên sử dụng với kích thước nhỏ hơn và điều kiện dòng chảy vừa phải vì chúng mang lại khả năng bịt kín tuyệt vời với thiết kế nhỏ gọn,{0}}hiệu quả về mặt chi phí.

Đối với đường kính lớn hơn hoặc các ứng dụng yêu cầu mô-men xoắn vận hành thấp hơn dưới áp suất chênh lệch cao, van bi gắn trên trục thường là lựa chọn tốt hơn.

Van bi nổi API 6D có phù hợp với dịch vụ chua không?

Đúng. Khi được sản xuất bằng vật liệu phù hợp vớiNACE MR0175 / ISO 15156, Van bi nổi API 6D phù hợp với môi trường chứa H₂S{1}}và giúp chống lại hiện tượng nứt do ứng suất sunfua.

Nên chọn chất liệu ghế nào?

PTFE–-dịch vụ dầu, khí đốt và nước cho mục đích chung

RPTFE- Cải thiện sức mạnh và khả năng chống mài mòn

PEEK– Ứng dụng nhiệt độ và áp suất cao hơn

Ghế kim loại– Nhiệt độ cao, môi trường mài mòn và dịch vụ khắc nghiệt

Chất liệu mặt ngồi phải luôn được lựa chọn theo điều kiện của quy trình thay vì chỉ theo nhiệt độ.

Những kết nối cuối nào có sẵn?

Các kết nối cuối phổ biến bao gồm:

Mặt bích nâng cao (RF)

Mặt bích kiểu vòng (RTJ)

Mối hàn giáp mép (BW)

Ổ cắm hàn (SW)

Việc lựa chọn phụ thuộc vào cấp áp suất, thiết kế đường ống và yêu cầu bảo trì.
